8-я серия
ATOS ScanBox 8-й серии. Двустороннее измерение длинных и широких изделий.

ATOS ScanBox Серии 8 представляет собой измерительную машину, которая может измерять транспортные средства целиком, как снаружи, так и внутри. Основными областями применения этой модели является инспекция транспортных средств целиком и полный контроль качества при производстве кузовов. Состоящие из нескольких компонентов измерения могут быть объединены виртуально для оценки зазоров и нахлеста. Другие области применения включают в себя, например, сканирование литых заготовок, контроль качества фрезерованных изделий и оснастки.


Две 8-осевые кинематические системы и сенсоры в дуплексном режиме



Новая 8-осевая кинематическая концепция GOM позволяет измерять полный кузов автомобиля сверху, снизу, сбоку и внутри, при этом занимая очень мало места. Так называемый дуплексный режим позволяет осуществлять синхронную и скоординированную эксплуатацию двух роботов в одной измерительной ячейке. В данном процессе создается совместный набор измерительных данных, поскольку функционирование робота происходит в общей системе координат. Серия 8 ATOS ScanBox также позволяет выполнять независимые измерение с помощью двух роботов на двух различных изделиях.


Пункт управления

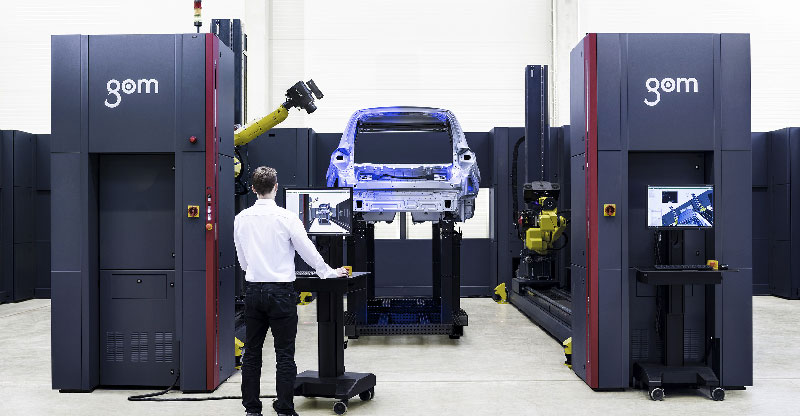

Все системы безопасности, такие как автоматические световые датчики безопасности, напольные сканеры и системы безопасности ворот управляются с пункта управления. Он также предоставляет информацию о состоянии машины, контролирует робота и содержит компьютер для обработки изображений. Благодаря станции мобильного оператора, ATOS ScanBox может эксплуатироваться и использоваться для настройки проекта измерения из различных мест.


Концепция загрузки деталей


В ATOS ScanBox Серии 8 детали могут быть загружены при помощи автономной транспортной системы, которая содержит сведения о маршруте, управляющий компьютер и систему безопасности. Автоматическая система загрузки гарантирует быстрое, воспроизводимое и точное позиционирование автомобильных кузовов в ATOS ScanBox. Также могут быть использованы и другие системы загрузки, например, краны.

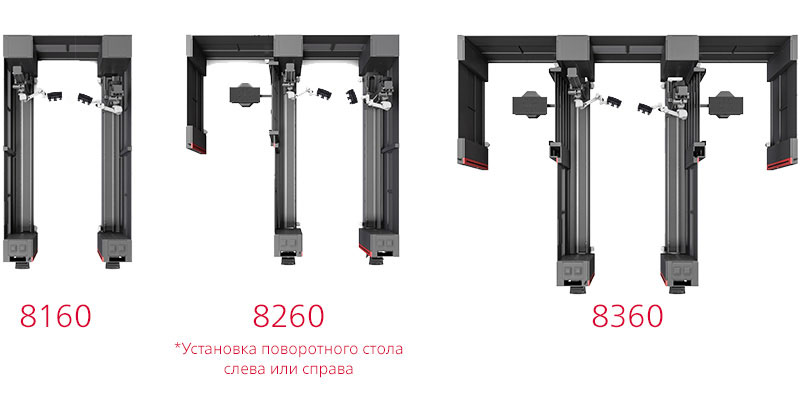

Возможность расширения функционала

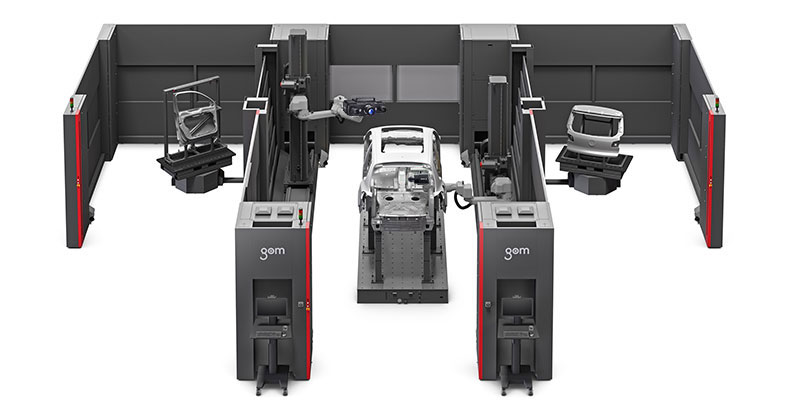

Серия 8 ATOS ScanBox может быть дополнена в пределах серии одной или двумя областями с поворотным столом. Обновление дает возможность быстро и гибко реагировать на изменения в производстве и позволяет вносить изменения в отношении увеличения пропускной способности.

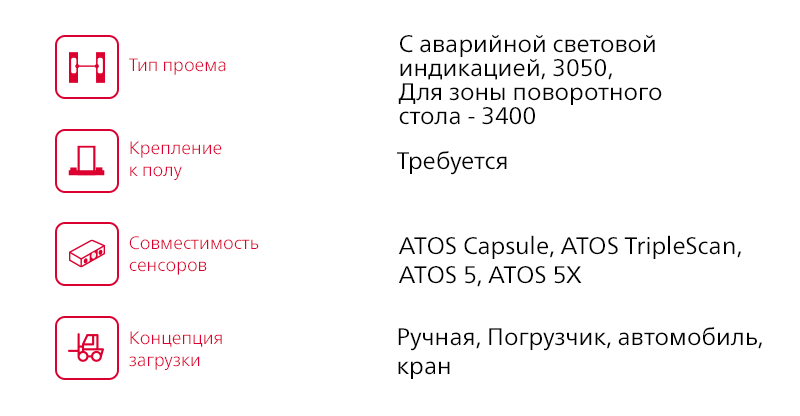

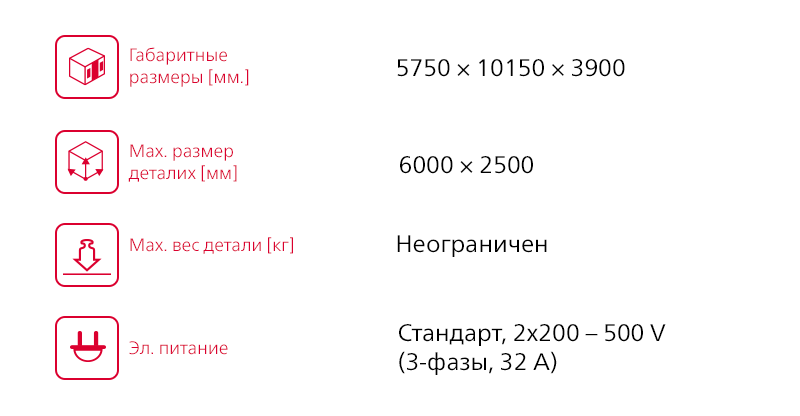

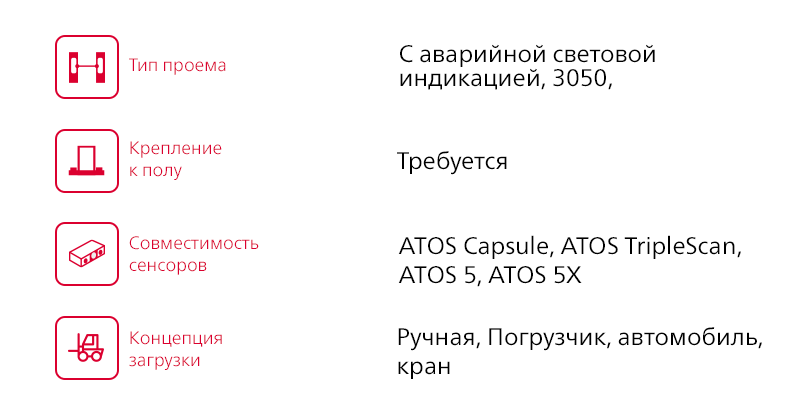

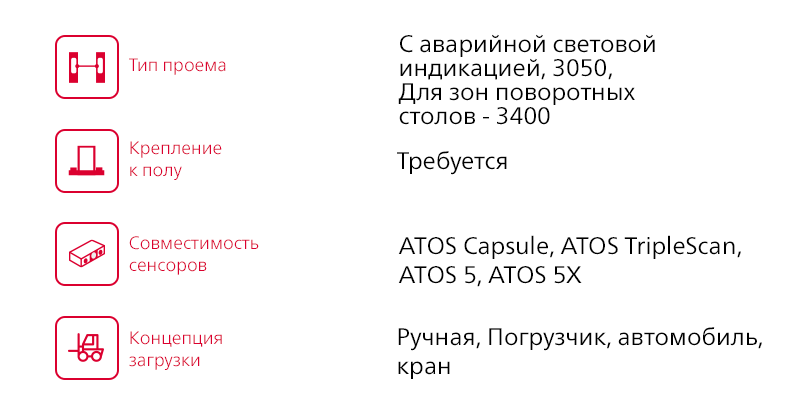

Технические характеристики 8160

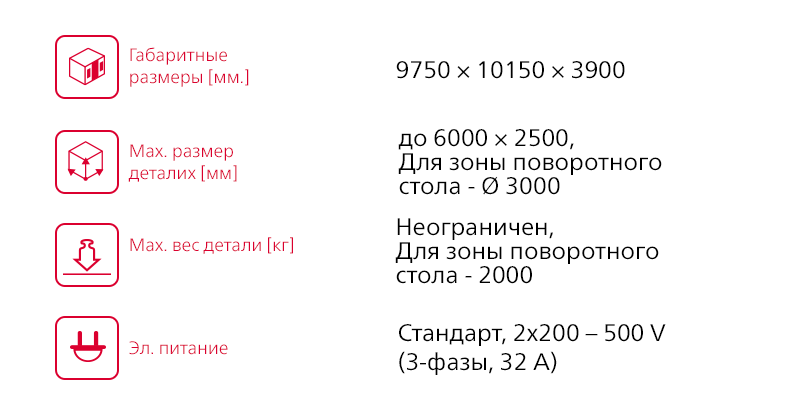

Технические характеристики 8260

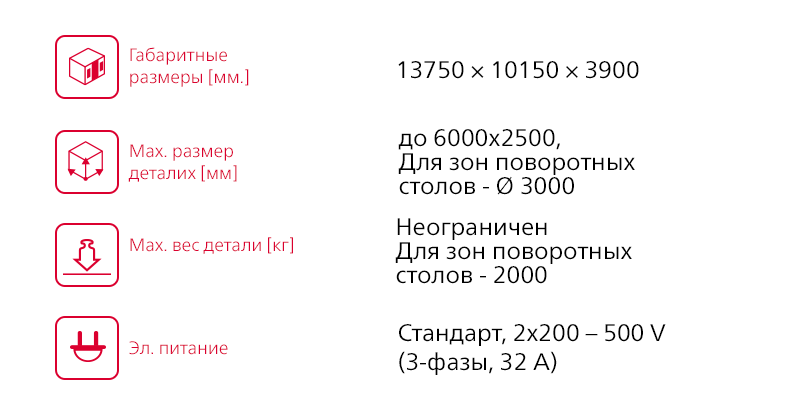

Технические характеристики 8360

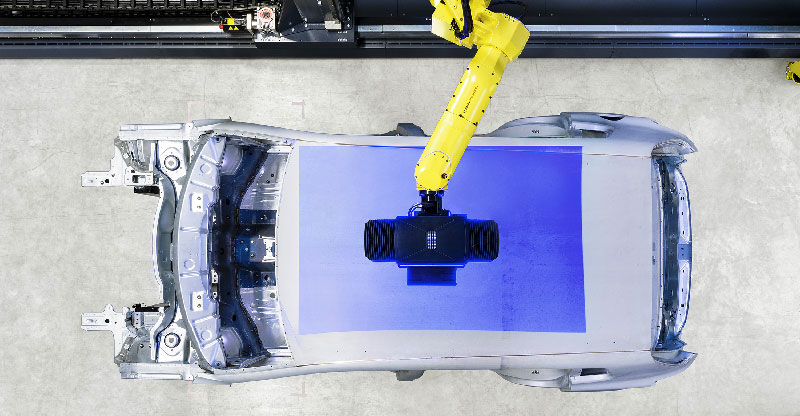

Система Atos ScanBox 8-й серии в работе. Автоматическое сканирование кузова автомобиля
