ATOS ScanBox 6-й серии. Высокая производительность при измерении изделий до 3500 мм.

При контроле качества на производстве важна полноценная проверка большого количества деталей, — настолько подробно, насколько это представляется возможным. Это необходимо для того, чтобы иметь возможность исправить ошибочные производственные процессы точечно и в короткие сроки.

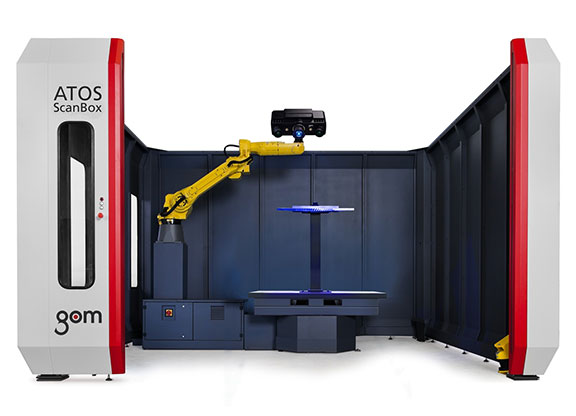

Системы ATOS ScanBox 6X — 6135 и 6235


Большая грузоподъемность

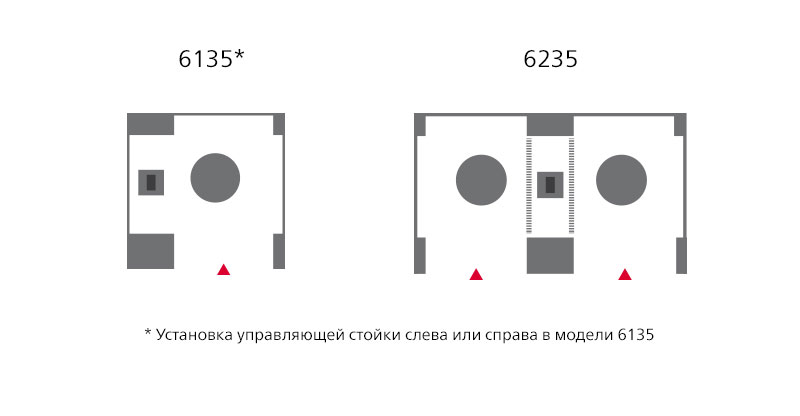

Модели ATOS ScanBox 6135 и 6235 предназначены для крупных и тяжелых изделий, например, литых деталей, сборок или оснастки размером до 3,5 м. Поворотный стол грузоподъемностью до 5000 кг. В зависимости от местных условий, управляющая стойка ATOS ScanBox 6135 может располагаться слева или справа.


Высокоскоростное сканирование


Модели ATOS ScanBox 6135 и 6235 оснащены системой безопасности, позволяющей работать с сенсорами с лазерным проектором. В сочетании с чрезвычайно ярким источником света ATOS 5X обе модели обеспечивают высокую пропускную способность и одновременно высокую детализацию, например, в контроле изготовления кузовов автомобилей.


Загрузка и измерения одновременно

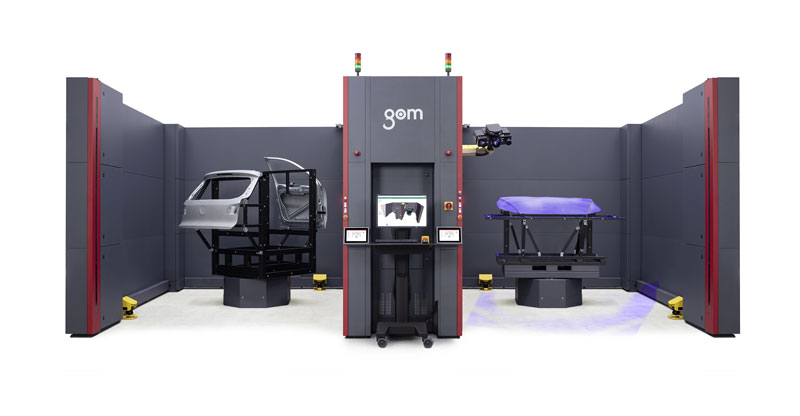

ATOS ScanBox 6235 обеспечивает еще более высокую пропускную способность благодаря двум рабочим зонам, которые могут работать независимо друг от друга. Поворотный стол можно настроить параллельно измерению. В обеих рабочих зонах или на поворотных столах ATOS Scan Box 6235 можно размещать такие детали, как двери или крышки багажника размером до 3,5 м. Обе рабочие зоны работают безопасно благодаря датчикам слежения.


Мульти компонентная оснастка

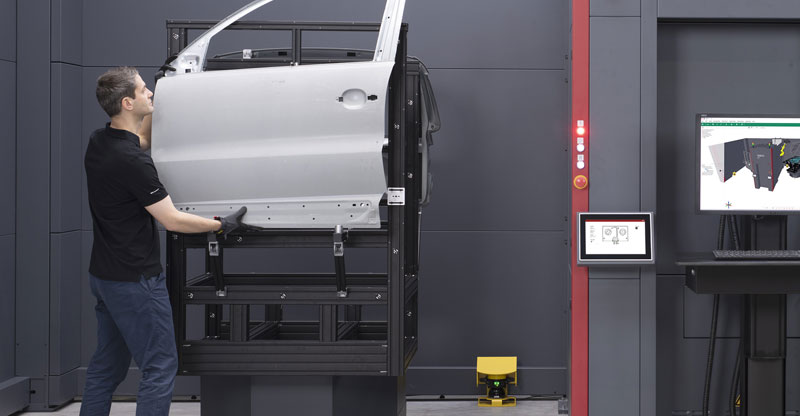

Детали оперения, такие как крышки багажника и двери, можно измерить быстрее с помощью многокомпонентной оснастки, так как нет необходимости частой смены. Используя направляющие (HMI), устройство может быть легко расположено так, чтобы можно было заменить детали с лицевой стороны.


Технические Характеристики ATOS ScanBox 6135

Габаритные размеры 4500 × 4500 × 3250 мм³
Электрическое питание 200 –500 в (3-фаза, 32А)
Максимальный размер деталиø3500 мм
Максимальная масса детали5000 кг
Входной проемСветовой датчик безопасности
Ширина проема2850 мм
Крепление к полуНеобходимо
Концепция загрузкиРучная, рохля, транспортная тележка, кран, вилочный погрузчик
Совместимость сенсоровATOS 5, ATOS 5X


Технические Характеристики ATOS ScanBox 6235

Габаритные размеры7665 × 4500 × 3250 мм³
Электрическое питание 200 –500 в (3-фаза, 32А)
Максимальный размер детали2× Ø 3500 мм
Максимальная масса детали2× 5000 кг
Входной проемСветовой датчик безопасности
Ширина проема2850 мм
Крепление к полуНеобходимо
Концепция загрузкиРучная, рохля, транспортная тележка, кран, вилочный погрузчик
Совместимость сенсоровATOS 5, ATOS 5X


Система Atos ScanBox 6135 в работе.



Система Atos ScanBox 6235 в работе.





Система ATOS ScanBox 6130

Система паллетов


Детали и приспособления могут быть установлены за пределами ATOS ScanBox на сменных паллетах. Паллеты загружаются быстро и при помощи установочных штифтов. Это приводит к высокой пропускной способности деталей и идеально подходит для серийного производства.


Быстрая загрузка и разгрузка

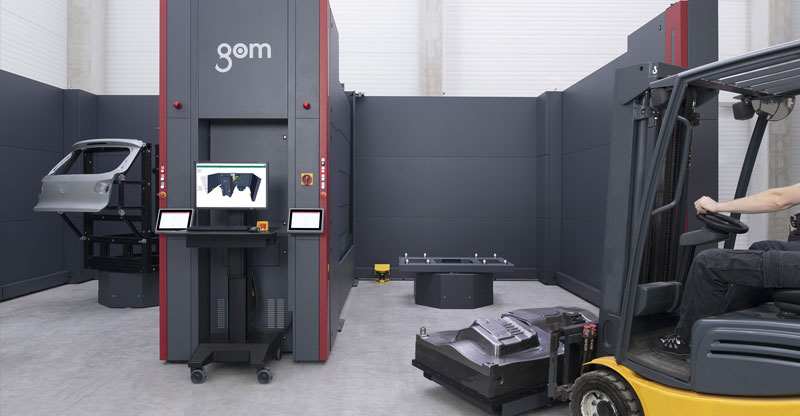

ATOS ScanBox 6130 имеет очень широкий вход и контролируется световым датчиком безопасности. Это позволяет без каких-либо трудностей пользоваться погрузочными инструментами, такими как краны, вилочные автопогрузчики или паллетные тележки, для расположения больших деталей (до 3,1 м) на измерительной машине.


Анализ изменений в серии для всей поверхности детали

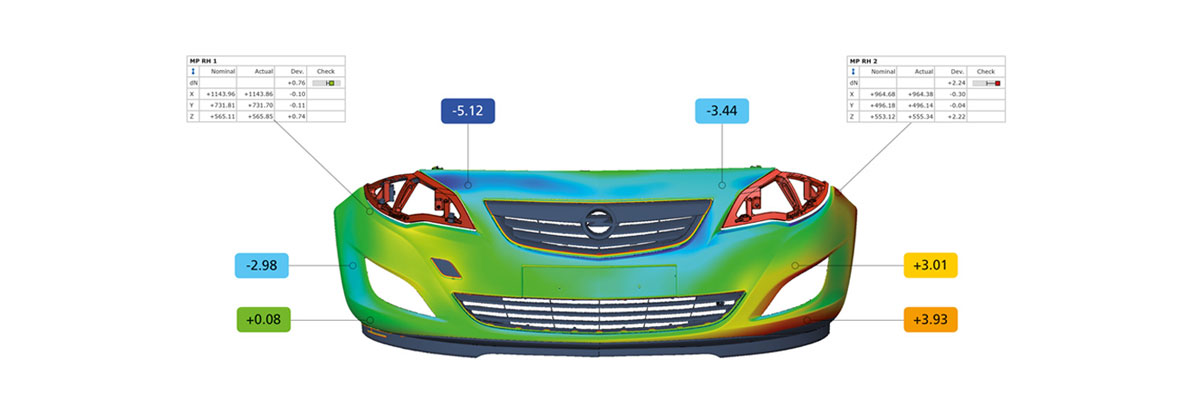

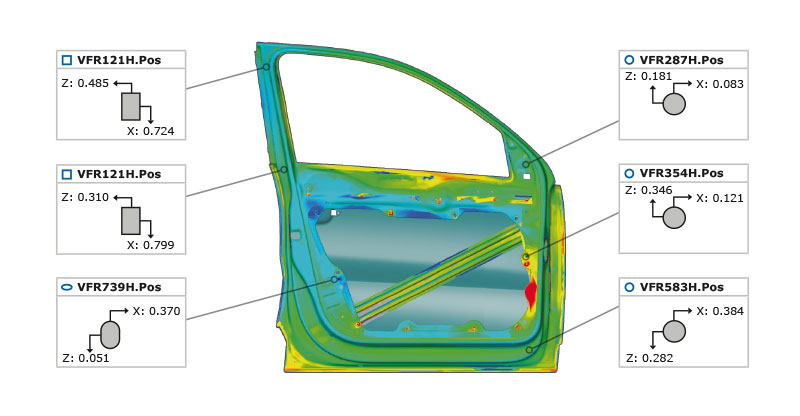

Для самой полной проверки изделий можно провести анализ данных всей поверхности (визуализация отклонений, контроль острых кромок, радиусы, инспекционные сечения и т. д.). Проект измерений настраивается один раз для первого изделия, а измерение всех последующих идентичных изделий, выполняются автоматически. В случае проведения анализа серии, осуществляется запись всех контрольных характеристик и функциональных размеров. Они передаются в статистические системы управления процессами и представляются в виде анализа трендов.


Технические Характеристики ATOS ScanBox 6130

Габаритные размеры7665 × 4500 × 3250 мм³
Электрическое питание200 – 500 В (3-фаза, 16 A)
Максимальный размер деталиØ 3000 мм
Максимальная масса детали2000 кг
Входной проемСветовой датчик безопасности
Ширина проема3100 мм
Крепление к полуНеобходимо
Концепция загрузкиРучная, рохля, транспортная тележка, кран, вилочный погрузчик
Совместимость сенсоровATOS Capsule, ATOS Triple Scan, ATOS 5, ATOS 5X


Система Atos ScanBox 6130 в работе.
