ATOS Q
Инновационная система ATOS Q

ATOS Q – не миф, а реальность

Производительность ATOS

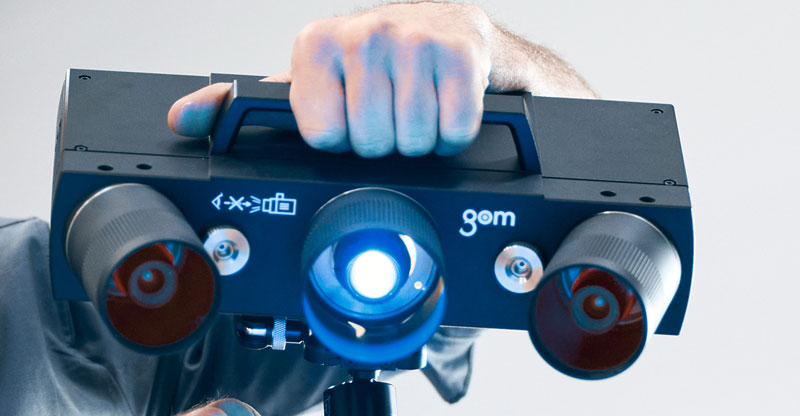

• Высокоскоростной проектор

• Быстрая обработка данных

• Высокая пропускная способность

Технологии ATOS

• Принцип Triple Scan

• Эквалайзер синего света

• Система самодиагностики

Дизайн ATOS

• Легок в использовании

• Защищенная оптика

• Для промышленного применения





Производительность ATOS


Высокая скорость проецирования полос

Быстрая обработка данных

Высокая пропускная способность

• Полная информация о качестве за меньшее время

• Быстрая идентификация оптимальных корректировочных измерений

• Экономическая эффективность


ATOS Технологии

• Принцип Triple Scan

• Эквалайзер синего света

• Система самодиагностики

• Точные, полные 3D координаты (цифровые близнецы)

• Высокая детализация 3D данных для всестороннего анализа

• Улучшенное качество продукта

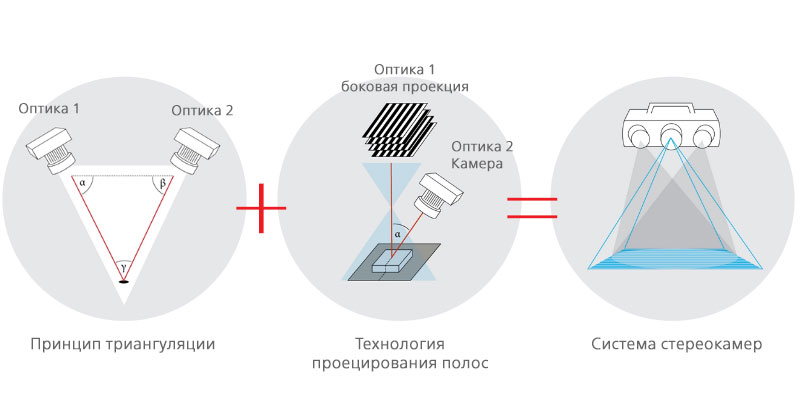

Система стереокамер

Точные трехмерные координаты фиксируются системой стереокамер, используя принцип триангуляции в сочетании с технологией проецирования полос.

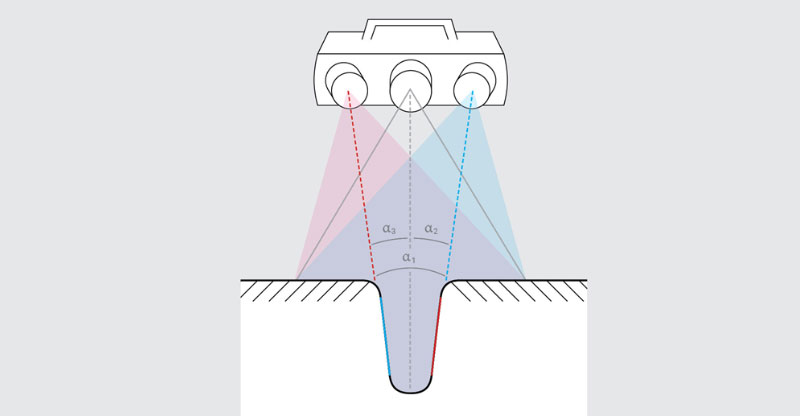

Принцип Triple Scan

• концепция сенсора 3-в-1

• Правая и левая камеры комбинируются с проектором отдельно

• Три разных вида объекта получаются в одном измерении

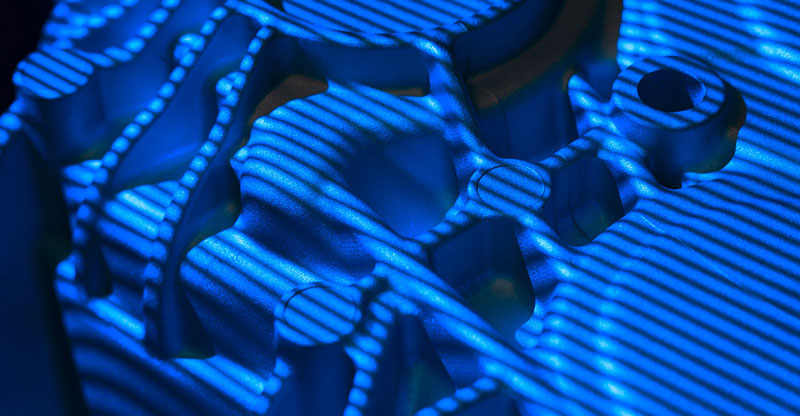

Эквалайзер синего света

Яркий LED источник света

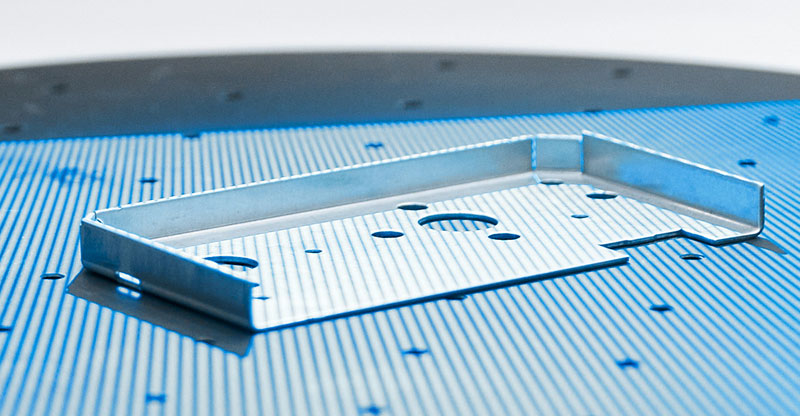

Проекция очень мелких полосок на единицу площади

• Высокая детализация

• Точное покрытие сложной геометрии

Однородный не когерентный беззернистый свет

• Низкий уровень шума

• Высочайшее качество данных







Дизайн ATOS


Простота использования

Защищенная оптика

Для промышленного применения

• Жесткий, компактный сенсор

• Прослеживаемые результаты даже в суровых условиях

• Возможность использования рядом с производством

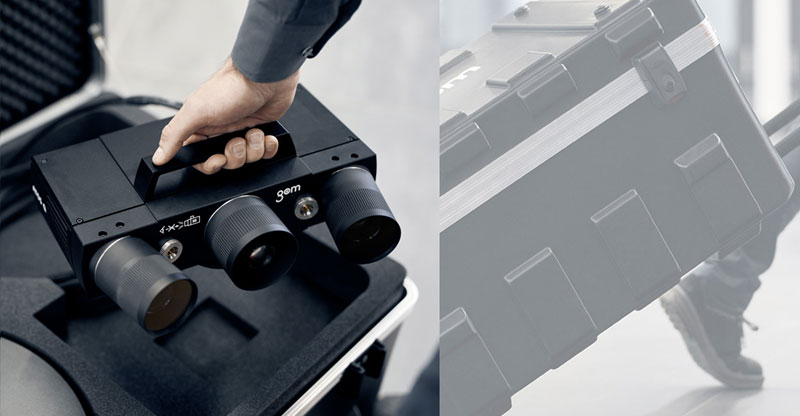

Компактный, мобильный и универсальный


Низкий вес ( < 4 кг)



Сменные измерительные объемы

MV100, MV170, MV270, MV350, MV500

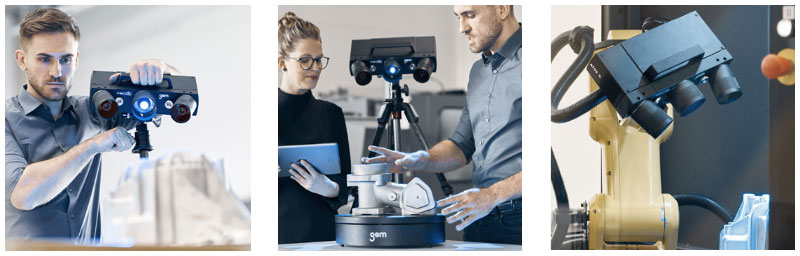

Режимы работы

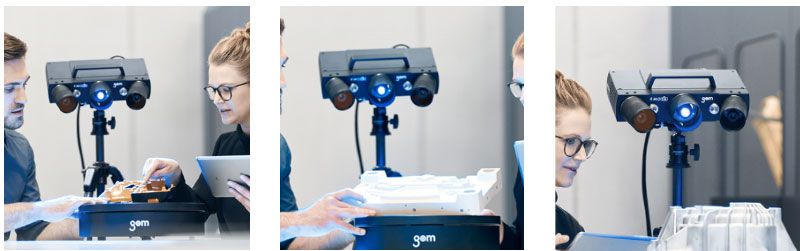

• На треноге

• Полуавтоматически

• автоматически – в ATOS ScanBox 4105



Одна серия, две версии

ATOS Q 8M, ATOS Q 12M с рабочими объемами 100, 170, 270, 350, 500.

Технические Характеристики ATOS Q 8M

Источник света LED
Точек за скан 8 млн.
Измерительные объемы 100 × 70 – 500 × 370 мм²
Расстояние между точками 0.04 – 0.15 мм
Рабочее расстояние 490 мм
Масса сенсора~ 4 кг
Габариты~ 340 мм x 240 мм x 83 мм
Длина кабеля10 м, оптоволокно
Операционная системаWindows 10


Технические Характеристики ATOS Q 12M

Источник света LED
Точек за скан 12 млн.
Измерительные объемы 100 × 70 – 500 × 370 мм²
Расстояние между точками 0.03 – 0.12 мм
Рабочее расстояние 490 мм
Масса сенсора~ 4 кг
Габариты~ 340 мм x 240 мм x 83 мм
Длина кабеля10 м, оптоволокно
Операционная системаWindows 10




Рекламные материалы:

>>> Скачать буклет по системе ATOS Q
