Формовка листового металла
Измерительные системы GOM используются в процессах штамповки, гибки, раскатки, прессования и формовки, чтобы обеспечивать стабильно высокое качество продукции на всех этапах производства: от определения характеристик листового металла, ускорения испытания оснастки и контроля первого опытного образца до сопроводительного серийного контроля качества изделий и анализа сборки.

GOM Workshop - 3D метрология в процессах формовки листового металла

Контроль качества в рамках процессов формовки листового металла

  • Параметры материала / FLC
  • Проектирование / CAD
  • Моделирование и анализ предела формуемости
  • Изготовление и испытание оснастки
  • Испытание опытных образцов
  • Серийный контроль

Сборка и контрольные приспособления


Системы GOM обеспечивают высокую точность определения характеристик материала за счет вычисления кривой предела формуемости (FLC) при проектировании и моделировании процессов. Во время испытания изделия из листового металла проверяются на соответствие формы и размеров, а также на дефекты материала: проводится анализ изделия на соответствие геометрии, пружинения, подрезки, схемы расположения отверстий, толщины материала и предела формуемости. При выполнении сопроводительного серийного контроля качества изделий все процессы измерения и проверки автоматизируются.

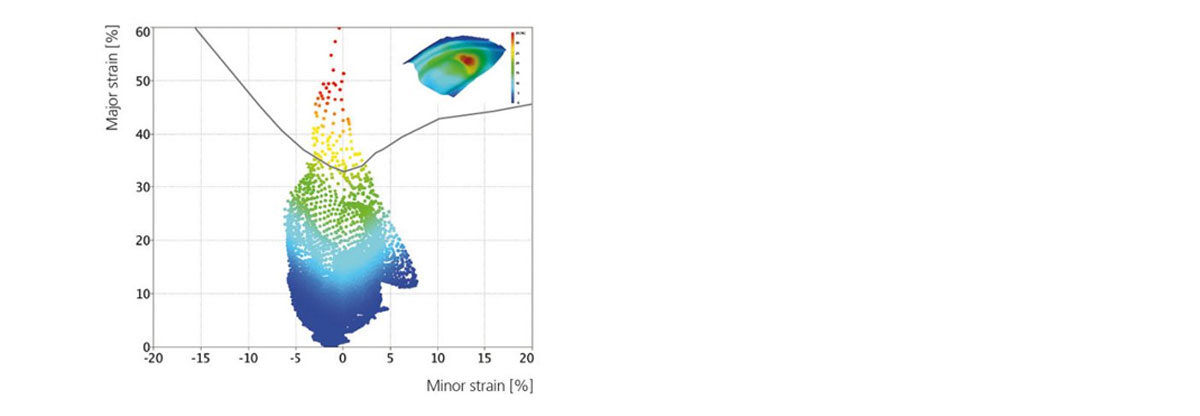

Моделирование и анализ предела формуемости

  • Параметры листового металла
  • Анализ формуемости
  • Проверка моделирования
  • Оптимизация процессов моделирования
  • Ускоренный процесс выпуска продукта
  • Планирование контроля

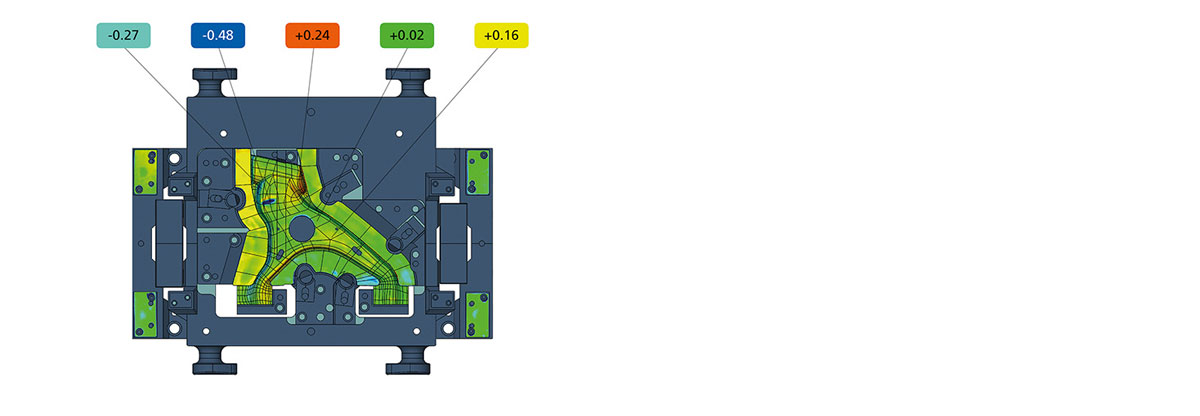

Изготовление оснастки


  • Точечная коррекция оснастки
  • Изменение толщины материала
  • Компенсация пружинения
  • Обновление данных CAD
  • Анализ износа, обслуживание и ремонт

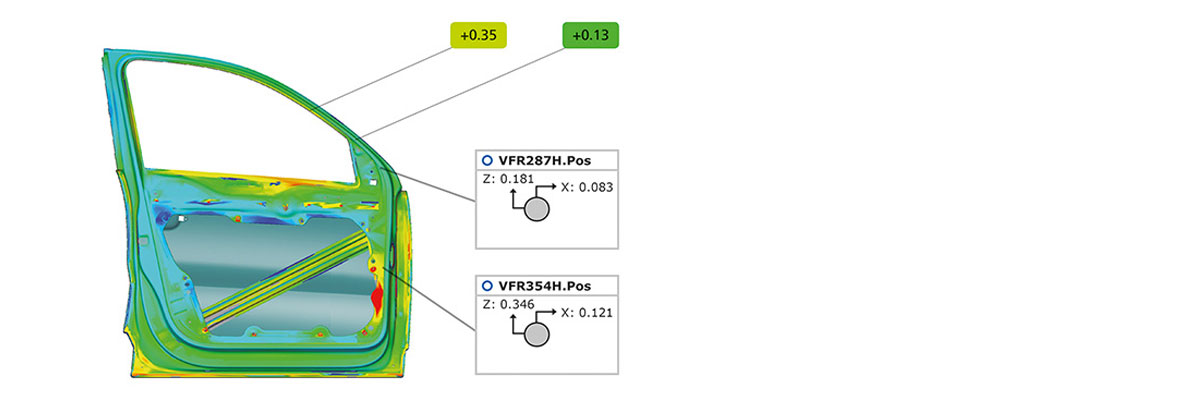

Изделия из листового металла


  • Отчеты по контролю опытных образцов
  • Трехмерный анализ форм и размеров
  • Анализ подрезки и пружинения
  • Контроль отверстий и кромок
  • Серийные измерения и анализ тенденций
  • Визуализация дефектов поверхности
  • Брошюра по формовке листового металла
  • Трехмерная метрология в рамках процессов формовки листового металла

Брошюра по формовке листового металла (скачать)
