ZEISS INSPECT Correlate

Динамика искажений и деформаций в 3D.


Сертифицированное инспекционное ПО


ZEISS INSPECT Correlate это программное обеспечение для оценки, исследования материалов и тестирования компонентов методом цифровой корреляции изображений (DIC).
С целью обеспечения высокой точности измерений, пакеты программного обеспечения были протестированы и сертифицированы институтами PTB, NIST. Точность инспекционного программного обеспечения подтверждается сравнением полученных результатов с эталонными результатами. Программное обеспечение было отнесено к первой категории — категории с наименьшими погрешностями измерений.

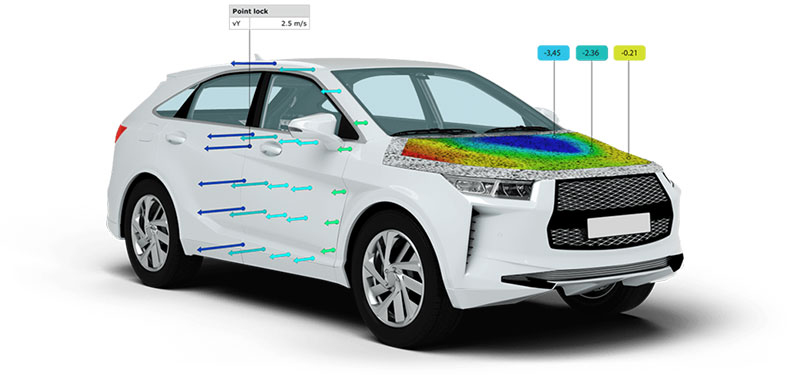

Цифровая корреляция изображений

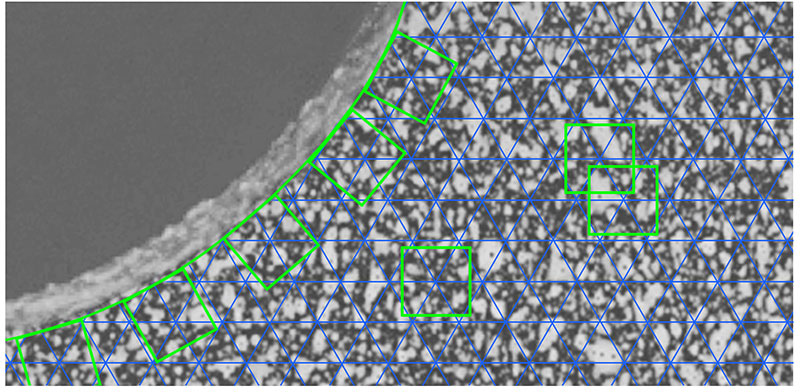

Цифровая корреляция изображений - это оптический бесконтактный метод измерения трехмерных координат для оценки трехмерных поверхностей и деформаций. Стохастические шаблоны и / или точечные маркеры используются для описания областей дискретного изображения, которые могут быть определены с субпиксельной точностью, путем анализа деформации изображения. В соответствии с этим принципом, точечные и полномасштабные результаты измерений создаются и используются для широкого спектра применений в исследованиях материалов, и тестирования компонентов для определения статического, и динамического поведения образцов, таких, как смещения и деформация. Таким образом, DIC позволяет аналитически исследовать сложное поведение любого тестового объекта.

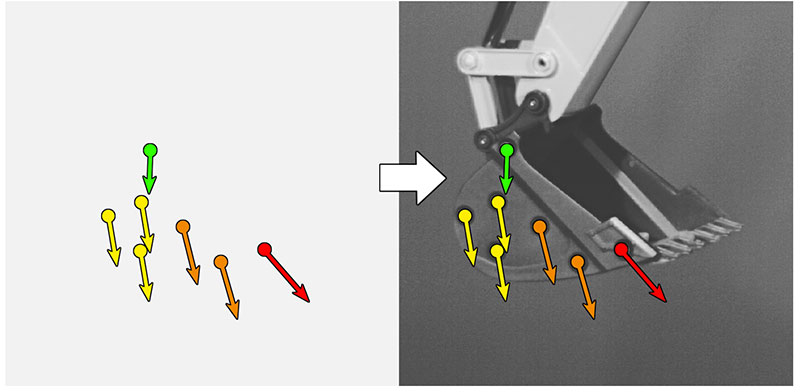

Анализ трехмерных движений и деформаций

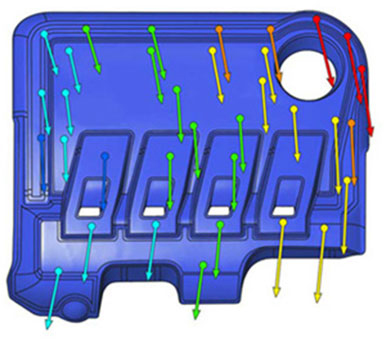

Для анализа трехмерных движений и деформаций, INSPECT Correlate использует концепцию компонентов, в которых группы точек, определенные пользователем консолидируются и отслеживаются в течение определенного времени.Эти основанные на оценке времени компоненты результируются в трехмерные координаты во всех оцененных изображениях, которые используются для точного вычисления трехмерных перемещений. Группы компонентов дополнительно используются для компенсации движений твердого тела путем анализа и вычитания смещений между этими группами. Кроме того, знание точного трехмерного смещения компонента позволяет оценить его перемещение и вращение в трехмерном пространстве в рамках 6 степеней подвижности.

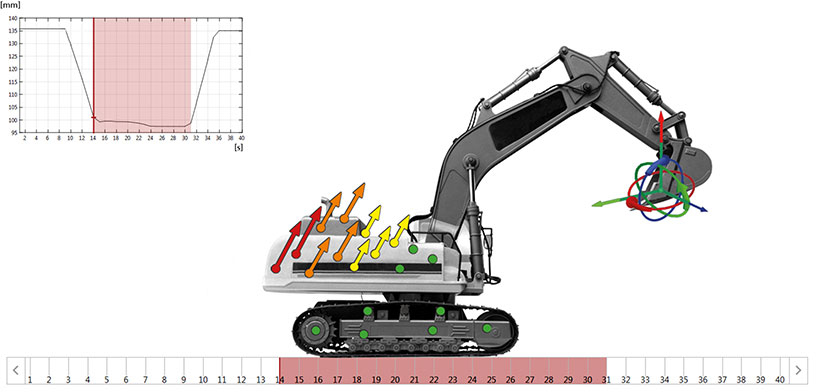

Инспекция с помощью временной шкалы



Временная шкала является интегрированным элементом графического пользовательского интерфейса и поддерживает управление проектами измерений. Функциональные возможности для определения областей, представляющих интерес, реализуются как отдельные стадии этапов и помогают пользователю перемещаться по данным измерений и фокусироваться на оценке и анализу в важные периоды времени измерения.






Текстурирование облака точек

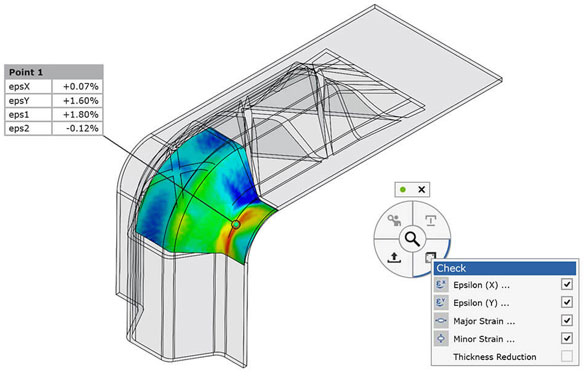

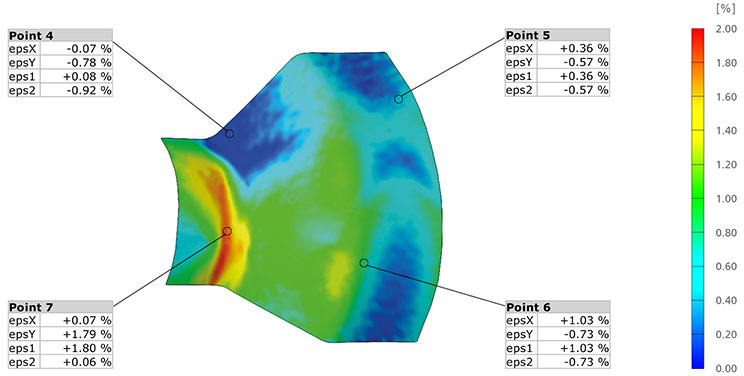

Текстурирование облака точек действует как интуитивно понятный пользовательский интерфейс, который помогает разделять пользователю рабочие шаги проекта, анализа результатов и отчетов. Все необходимые действия пользователя непосредственно выполняются на изображениях измеряемого объекта и результаты мгновенно отображаются, например, поля векторов, полноповерхностное смещение и деформация.

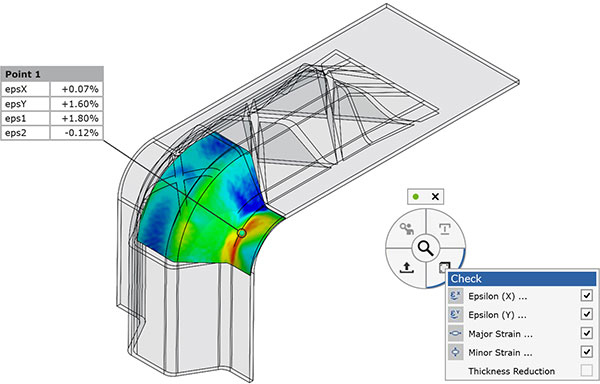

I-Inspect



Функция I-Inspect – отвечает за интеллектуальный контроль и сопровождение пользователя в процессе контроля. I-Inspect предлагает подходящие принципы измерения и критерии проверки в соответствии с выбранным элементом. С помощью I-Inspect даже сложные задачи контроля могут быть реализованы быстро и легко.






Настраиваемая математика

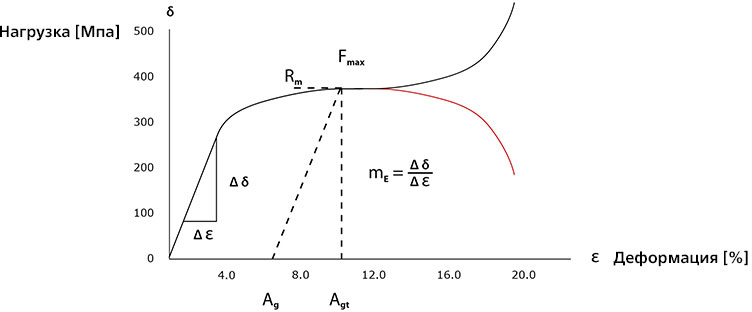

Большинство результатов, таких как смещения и деформация, рассчитываются с использованием заранее определенных принципов контроля в течение стандартного рабочего процесса. Для специфических задач INSPECT Correlate предоставляет интерфейс, который позволяет использовать пользовательские математические формулы и позволяет автоматически вычислять соответствующие результаты.





Параметрическая концепция ПО

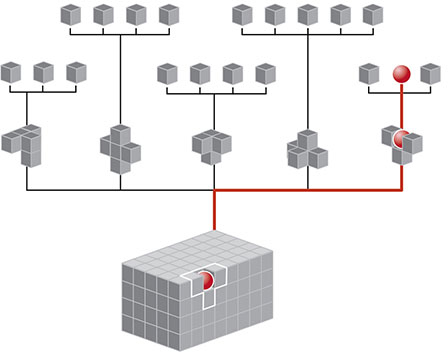

С параметрической концепцией каждый отдельный элемент сохраняет свой путь создания в структуре ПО. Все действия и этапы оценки полностью отслеживаются и взаимосвязаны. Отдельные элементы можно изменять и настраивать в любое время несколькими кликами. ПО автоматически обновляет все зависимые элементы после внесения изменений.






Импорт CAD данных


Независимые CAD форматы, такие как IGES, JT Open и STEP, а также специальные форматы, такие как CATIA, NX, Solidworks и Pro / E, могут быть импортированы в GOM Correlate Pro напрямую. CAD форматы данных импортируются с помощью перетаскивания, автоматически идентифицируются и начинают работать в ПО. Во многих приложениях элементы CAD обязательны для согласования результатов измерений с конкретными системами координат и помогают визуализировать и лучше понимать результаты измерений.






Бесплатное ПО для корреляции в 2D


Все проекты, созданные в ZEISS INSPECT Correlatel, объединены в один файл. Таким образом, бесплатное программное обеспечение обеспечивает доступ к результатам любых измерений, что приводит к улучшению взаимодействия между отделами, ответственными за измерение, анализ, проектирование и разработку. Ориентированные на пользователя рабочие процессы и принципы контроля помогают понять и интерпретировать результаты измерений. Измеряемые данные могут быть обсуждены, и решения могут быть приняты быстрее.






Коллективный доступ к результатам

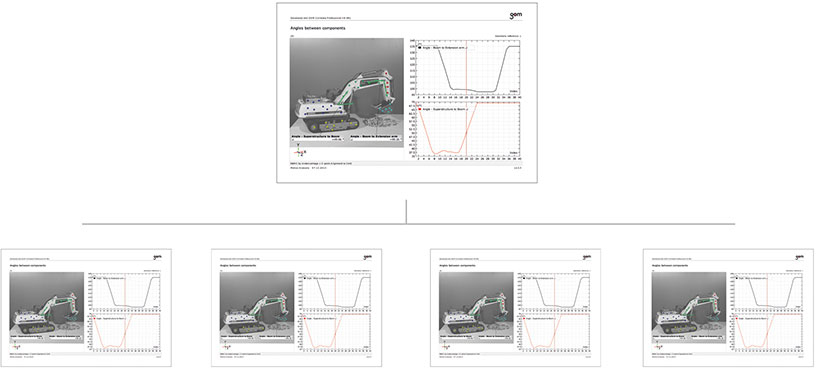

Современные реалии требуют общего доступа к результатам тестирования с коллегами, различными отделами и клиентами для презентаций и дальнейших технических обсуждений. ПО поддерживает обмен результатами с использованием механизма создания отчетов, который создает документацию, готовую к печати, и полностью анимированный экспорт PDF. Для лучшего представления и понимания результата, полный файл проекта можно обменивать и просматривать в пользовательском интерфейсе.






Бесплатное ПО для оценки результатов



Все проекты, созданные в ZEISS INSPECT Correlate, объединены в один файл. Таким образом, бесплатное программное обеспечение обеспечивает доступ к результатам любых измерений, что приводит к улучшению взаимодействия между отделами, ответственными за измерение, анализ, проектирование и разработку. Ориентированные на пользователя рабочие процессы и принципы контроля помогают понять и интерпретировать результаты измерений. Измеряемые данные могут быть обсуждены, и решения могут быть приняты быстрее.

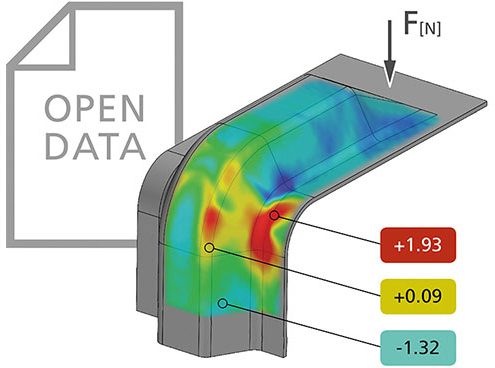

Открытая архитектура



Всё чаще сравнение, одновременная визуализация данных измерений и обмен данными, в целом, становятся наиболее важны в метрологии. Поэтому дополнительные скалярные значения и геометрия, например, из программ моделирования, могут быть импортированы в ZEISS INSPECT Correlate. Данные, созданные в программном обеспечении, могут быть экспортированы в разных форматах и могут использоваться, например, для анализа колебаний в стороннем программном обеспечении.

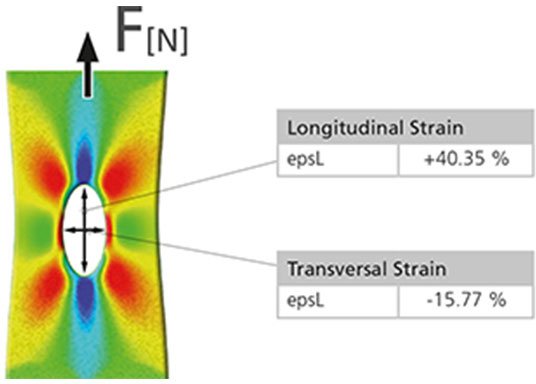

Виртуальный экстензометр



На основе экстензометра вы можете проверить изменение длины образца. Функция позволяет бесконтактно сравнивать изменения длины с эталоном, что может быть использовано в 2D и 3D проектах. Следовательно, никакое механическое воздействие не может влиять на результаты измерений. Изменение длины может быть проверено в рамках одного проекта в двух или более направлениях. Эта функция позволяет отслеживать изменение длины в реальном времени и оценивать его во время последующей обработки в рабочей области ПО.






GOM Snap 2D



GOM предлагает бесплатное программное обеспечение для получения 2D изображений с USB 3.0-камер, которые используют общий программный интерфейс GenICam. Захваченные изображения сохраняются в проекте, которые могут быть проанализированы непосредственно в GOM Correlate. ПО предлагает различные инструменты, например, двухмерные точечные и поверхностные компоненты для простого анализа, запись движений и деформаций. Используя эти инструменты, можно детально понять поведение сложного изделия. Поэтому программное обеспечение идеально подходит для плоских тестовых измерений с уже имеющимися камерами.

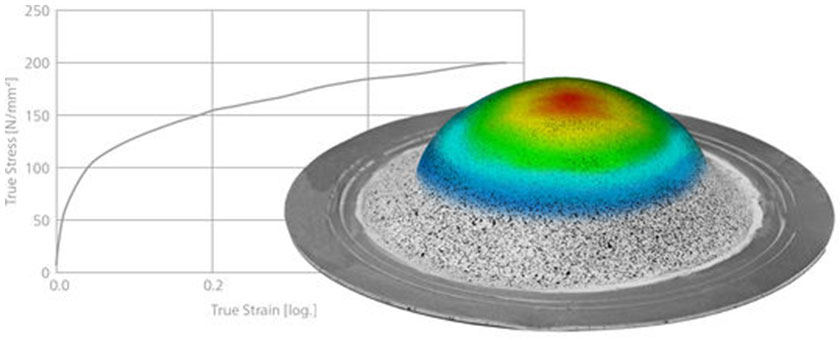

Скрипт для тестов на выдавливание (Bulge test)



В GOM Correlate Pro оценка теста на выдавливание возможна с помощью системного скрипта. Скрипт оценивает ранее проведенный эксперимент в соответствии с ISO 16808. Размеры инструмента, наклон линейного упругого удлинения и коэффициент Пуассона используются для определения измеряемой зоны и вычисления компенсаций в соответствии со стандартом. Скрипт генерирует диапазон оценки деформации толщины в зависимости от размера инструмента, кривой текучести и проверяет достоверность с использованием коэффициента деформации изгиба. Данные записываются автоматически в отчете.
