Система анализа форм ARGUS помогает оптимизировать процесс формовки листового металла с учетом правильного выбора материала и оптимизации инструментов. Это решающий критерий конкурентоспособности, особенно в автомобильной промышленности.

ARGUS выдает полнообъемные результаты с высоким разрешением, как для больших, так и для маленьких изделий. Таким образом, он идеально подходит для многочисленных задач формовки листового металла, таких как: обнаружение критических областей деформации, решения сложных проблем формовки, оптимизации процессов формовки, проверка штампов, а также проверка и оптимизация численного моделирования.

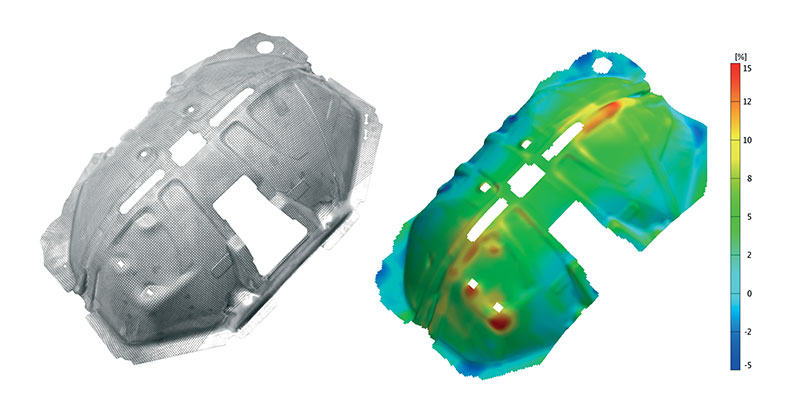

Результаты системы ARGUS предоставляют полную информацию о: трехмерных координатах поверхности измеряемого объекта, изменении формы (значительная и незначительная деформация, уменьшение толщины, диаграмма предела формуемости (FLD) и упрочнение листового металла.

ARGUS использует традиционные и проверенные методы анализа формовки, основанные на структурировании заготовки. Измерительная система работает независимо от материала. Он может быть использован для анализа компонентов, изготовленных из плоских заготовок, труб или других компонентов, изготовленных методом внутреннего формирования под высоким давлением (IHPF).

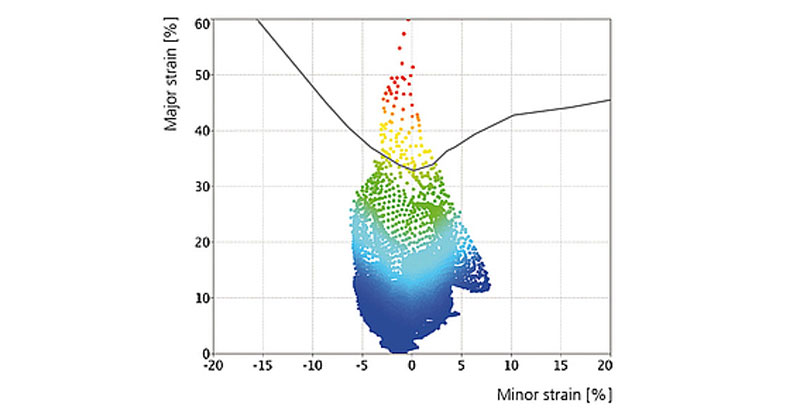

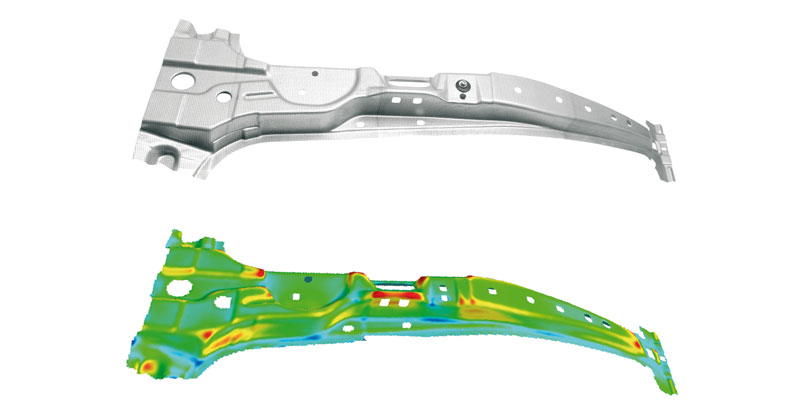

Все результаты представляются в сетке с высоким разрешением, созданной на основе определения трехмерных координат поверхности измеряемого объекта. На диаграмме предела формуемости измеренные деформации сравниваются с характеристиками материала заготовки (кривая предела формуемости).
