Системы ARAMIS работают на принципе корреляции изображения (DIC), тем самым позволяя  решать задачи как при полноповерхностном, так и точечном анализе тестовых объектов всего в несколько миллиметров до структурных компонентов размером в несколько метров.

Система производит высокоточные измерения трехмерных изображений в микрометричном диапазоне, независимо от геометрии и температуры образца. Нет необходимости в длительной и дорогостоящей подготовке. Для статически или динамически нагруженных образцов и компонентов ARAMIS предоставляет точные:

• Трехмерные координаты
• Трехмерные смещения, скорости и ускорения
• Поверхностное натяжение
• Свойства материалов для моделирования (Модель Юнга и т. п.)
• Измерения в шести степенях свободы (6DoF)


ARAMIS в работе

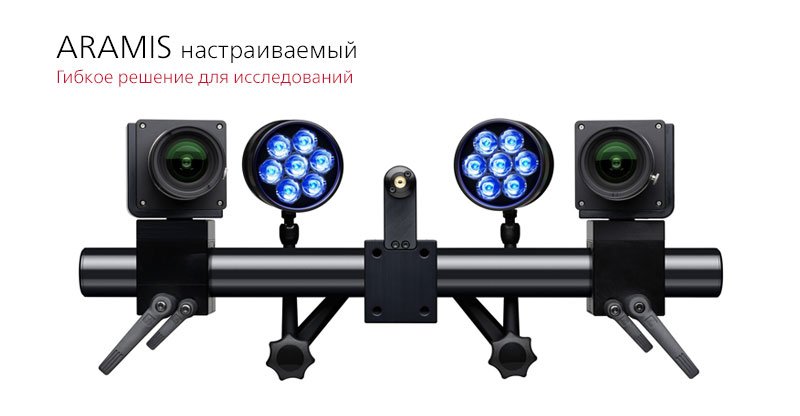

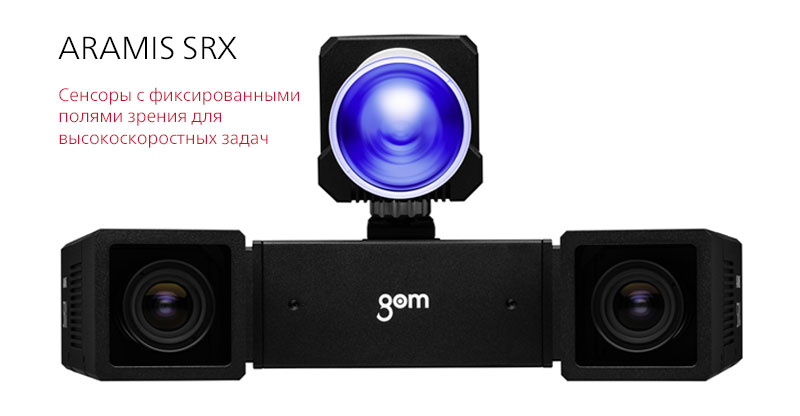

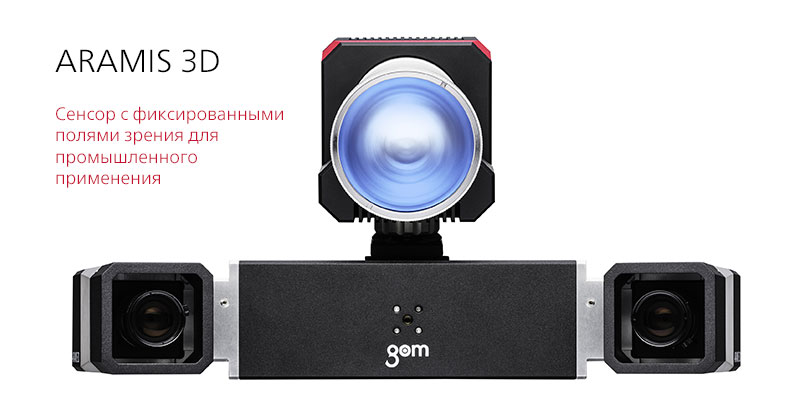

Сенсоры ARAMIS

Технологии в сенсорах для трехмерного анализа движения и деформации

Исследования материалов и тестирование компонентов играют важную роль в разработке конечного продукта. Системы ARAMIS предоставляют информацию о свойствах используемых материалов и поведении продуктов под нагрузкой. Эти результаты формируют основу долговечности продукта, геометрической компоновки, надежного численного моделирования и проверки.

Управление светом

Технология проецирования GOM работает с узкополосным голубым светом (Blue Light), что означает возможность отфильтровать помехи от внешнего освещения во время получения изображения. Источник света настолько мощный, что короткое время выполнения сканирования может быть достигнуто даже на бликующих поверхностях. Источники света предназначены для обеспечения оптимального освещения с коротким временем экспозиции для всех областей измерения от 0,1×0,1 до 5×5 м.

Интеграция в среду тестирования

Интегрированный в систему контроллер GOM следит не только за экспозицией, но и управляет подсветкой. Кроме того, имеется возможность выбора предустановленных или определяемых пользователем серий измерений. Контроллер GOM полностью поддерживает интеграцию в существующее тестовое оборудование посредством внешнего запуска и сбора аналоговых данных.

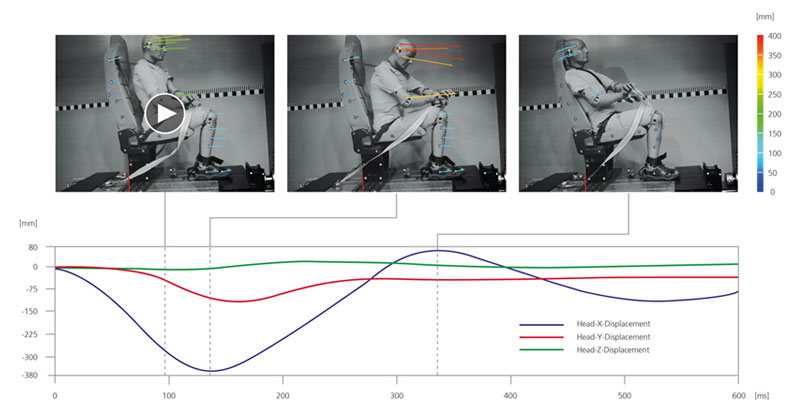

Отслеживание в реальном времени

Live функции ARAMIS позволяют проводить измерения в реальном времени, позиционирование и анализ движения поддерживаются измерениями с помощью щупов и адаптеров.

Длительные испытания в реальном времени

Испытания в реальном времени проводятся к примеру, в тестах на долговечность, усталость, испытаниях в аэродинамической трубе и анализе вибраций. Результаты этих мероприятий можно наблюдать в реальном времени или передавать на сторонние программы, используя цифровые и аналоговые интерфейсы, либо обрабатывать полученные результаты.

При измерениях в реальном времени детали и их движение предварительно выровнены и размещены относительно CAD модели. Типичное применение включает преобразование системы координат симуляции в реально измеряемую.

При измерениях в реальном времени детали и их движение предварительно выровнены и размещены относительно CAD модели. Типичное применение включает преобразование системы координат симуляции в реально измеряемую.

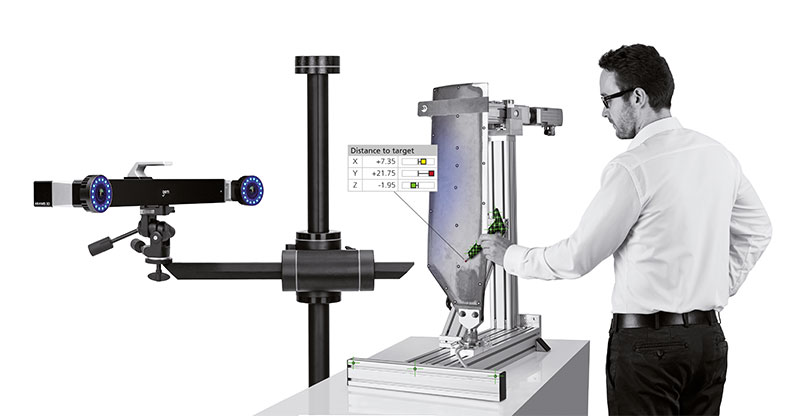

GOM Touch Probe

Оптически отслеживаемые щупы — GOM Touch Probe это дополнительный аксессуар для тактильных измерений, который оптически отслеживается системой ARAMIS. Применяется когда это необходимо, либо в труднодоступных оптике местах.

GOM адаптер

GOM адаптеры расширяют возможности измерений в реальном времени, такие как выравнивание и подгонка компонентов или измерение регулярной геометрии и краев.

Мультисенсорная система

Сочетание нескольких систем ARAMIS, позволяет проводить измерения с разных ракурсов с различными полями зрения. Таким образом процесс деформации изделия контролируется одновременно с разных сторон и оценивается в единой системе координат.

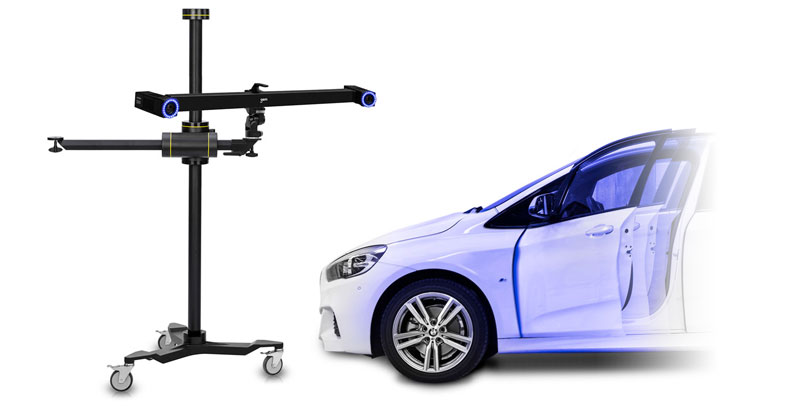

Большой измерительный объем

Для динамических измерений сложной геометрии, или больших изделий размерами до десяти метров, ARAMIS позволяет определить вибрацию отдельных лопастей ветроэлектрогенератора под большой нагрузкой, оказываемой ветром.

Проверка программного моделирования

Система ARAMIS предоставляет информацию о свойствах материала деталей. Эти данные используются в качестве входных параметров для расчетов при моделировании и справочного размера для оптимизации и проверки. Программное обеспечение GOM позволяет импортировать данные FE из форматов, включая ABAQUS, LS-DYNA, ANSYS, а также сопоставлять их с данными измерений и в пространстве.

Киоск — автоматизированная инспекция

Киоск интерфейс системы ARAMIS — это пользовательский интерфейс для автоматической оценки испытаний на растяжение, соответствующих различным стандартам. Действия пользователя минимизированы за счет стандартизированных процедур тестирования, которые могут быть выполнены быстро, легко с высокой повторяемостью для серии измерений с большим количеством образцов.

ARAMIS Professional

Программное обеспечение предоставляющее полный набор инструментов для рабочего процесса. От снятия данных, до анализа и создания отчетов.

ARAMIS Professional включает в себя функционал для управления сенсорами ARAMIS и GOM Correlate, таким образом предлагая синхронизированную обработку изображений и аналоговых данных с функциями оценки.

Программное обеспечение GOM Correlate

GOM Correlate — это программное обеспечение для оценки, исследования материалов и тестирования компонентов методом цифровой корреляции изображений (DIC). ПО используется для определения свойств материала, а также для проверки и оптимизации программного моделирования. GOM Correlate применяется в фундаментальных исследованиях, разработке продуктов и анализе отказов.

Обучение

В зависимости от уровня подготовки, мы предлагаем курсы обучения как на территории заказчика так и в учебных центрах GOM. От новичка где познаются основы аппаратного и программного обеспечения, до продвинутых курсов с глубокими экспертными знаниями. Для получения дополнительной информации и дат, пожалуйста, посетите напишите нам запрос: info@oim3d.com.

ARAMIS рекомендуется для:

• Исследования материалов;
• Тестирования и анализа компонентов;
• Автомобильной промышленности;
• Аэрокосмической промышленности;
• Биомеханики;
• Исследований и разработки;
• Применения в различных сферах.

Узнайте больше о практическом применении измерительных систем ARAMIS
