GOM Inspect
GOM Inspect - ПО для анализа 3D данных, полученных от 3D сканеров, координатно-измерительных машин (КИМ) и других измерительных систем. ПО GOM используется при разработке продуктов, контроле качества и в производстве.

GOM Inspect — это бесплатное программное обеспечение для 3D-проверки и обработки сетки при создании многоугольных сеток, которое может использоваться для просмотра результатов измерений и данных САПР. Бесплатное программное обеспечение предназначено для пользователей, которые выполняют обработку и оценку 3D-данных. В GOM Inspect отсутствуют параметрические функции. Параметрические функции позволяют отслеживать данные измерений. Создание шаблонов или макросов для множественной оценки и функции параметрического контроля доступны только в GOM Inspect Professional. GOM Inspect — это бесплатный инструмент оценки и анализа результатов измерений для сотрудников, поставщиков и клиентов.

>> Скачать последнюю версию GOM Inspect 2018

ОСОБЕННОСТИ

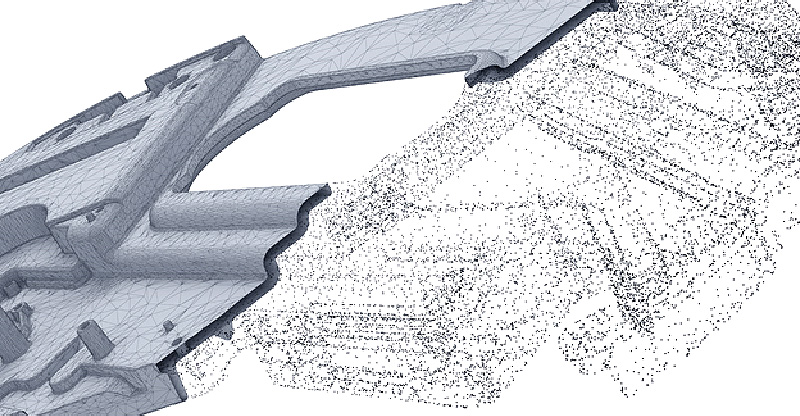

Полигональные сетки из облаков точек



Трехмерные сетки для частей и компонентов вычисляются на основе трехмерных облаков точек для визуализации, моделирования, реконструкция поверхности и сравнения номинальных и фактических значений. Сетки также могут использоваться для виртуальной сборки на основе измерений из разных источников. Точные полигональные сетки могут экспортироваться в целый ряд стандартных форматов, таких как STL, G3D, JT Open, ASCII и PLY. Многоугольные сетки можно экспортировать в формате STL для таких задач, как трехмерная печать.




Редактирование сеток



Полигональные сетки можно сглаживать, упрощать и улучшать. Помимо этого, отверстия в сетках можно заполнять и удалять искривления. Для редактирования сеток используются алгоритмы, основанные на анализе кривизны, и допустимые отклонения. Программное обеспечение предоставляет пользователю просмотр в реальном времени каждого шага редактирования. Установление «золотой сетки» для нахождения оптимальной сетки или расчета средней сетки.




Импорт данных САПР



Нейтральные форматы, используемые в САПР, такие как IGES, JT Open и STEP, а также собственные форматы, такие как CATIA, NX, SolidWorks и Pro/E можно импортировать в GOM Inspect Professional без дополнительной платы. Отдельные форматы данных импортируются при помощи перетаскивания (drag & drop), автоматически определяются и интегрируются в программное обеспечение.




Импорт данных компьютерной томографии

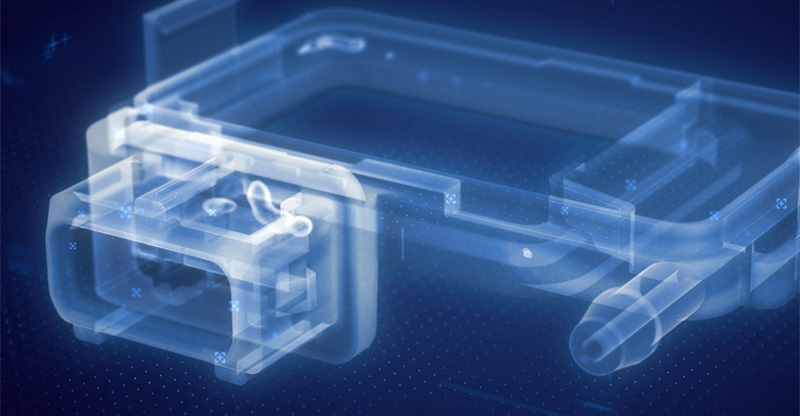

Cканированные объемные модели могут быть сразу же визуализированы и оценены в программном обеспечении. Полученные компьютерными томографами объемные данные в общих форматах (.vgi, .vgl, .pcr, .exv, .rek) или в виде необработанных данных могут быть импортированы путем перетаскивания (drag & drop) и немедленно оценены. Кроме того, различные материалы сканируемого объекта могут быть импортированы как отдельные сетки поверхности. Помимо отдельно сканированных объектов, программное обеспечение также позволяет импортировать наборы данных, включая несколько объектов, одновременно сканированных одним компьютерным томографом. Одновременно можно импортировать до 32 объектов в виде отдельных сеток. Программное обеспечение GOM Inspect предлагает различные режимы полигонизации для импорта данных.




FTA / PMI



В таких концепциях, как PLM (управление жизненным циклом продукции), большое количество информации о процессах и деталях может быть получено в форме PMI (информация о производстве продукции), чтобы обеспечить всестороннее и общее управление и контроль производственных цепей. GOM поддерживает интерфейсы для цифровой передачи функций контроля. Критерии качества и комплекты баз, реализованные с помощью семантических конструкций в САПР, могут передаваться в цифровой форме и оцениваться контекстно-зависимым образом. Поскольку план инспекции генерируется непосредственно при импорте САПР, дополнительное детальное программирование не требуется.




Выравнивание



Программное обеспечение для трехмерного контроля GOM включает все стандартные функции выравнивания. Поддерживаются следующие функции: выравнивание RPS, иерархическое выравнивание на основе геометрических элементов, выравнивание в локальной системе координат, выравнивание по опорным точкам, а также различные наиболее подходящие методы, такие как глобальное оптимальное совмещение и местное оптимальное совмещение. Пользователи также могут использовать собственные настройки, такие как «сбалансированный луч» или «компенсированный вложенный», например, для лопаток турбины.

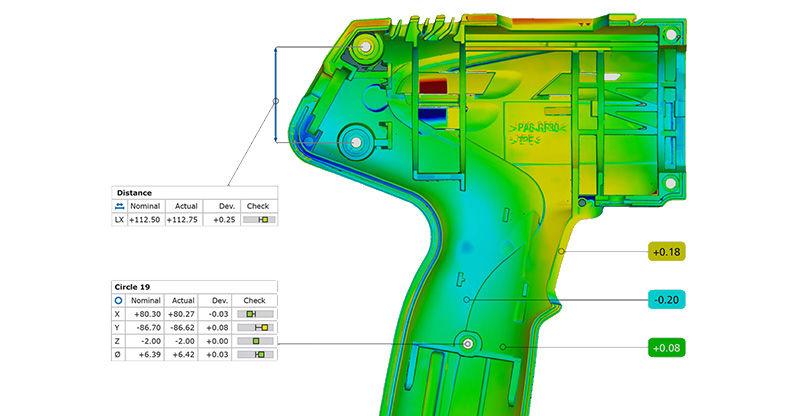

Сравнение номинальных и фактических характеристик

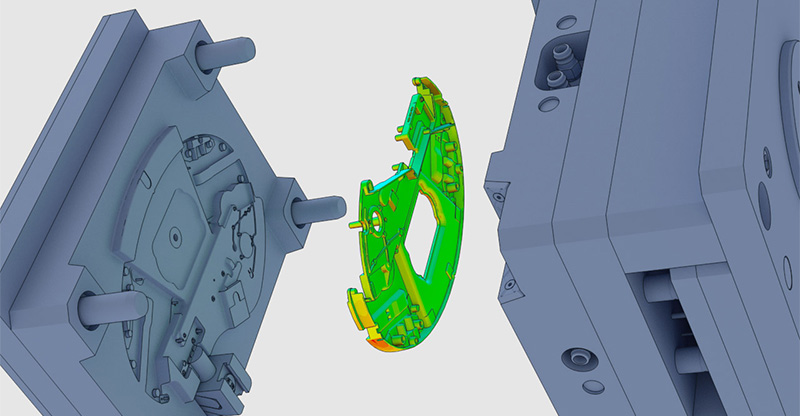

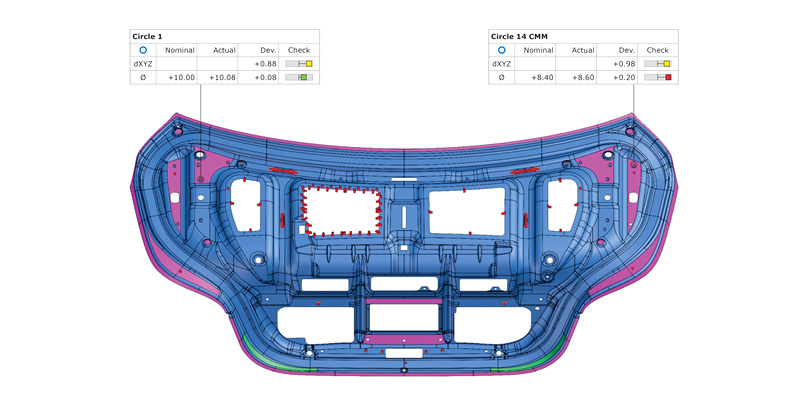

Вычисленные полигональные сетки описывают поверхности и простые геометрические элементы произвольной формы. Они могут быть верифицированы путем сравнения поверхностей с техническим чертежом или напрямую с пакетом САПР-данных. Трехмерный анализ поверхностей, а также двухмерный анализ сечений или точек может быть реализован с помощью этого программного обеспечения. На основе САПР возможно также создание простых геометрических элементов, таких как линии, плоскости, круги или цилиндры.

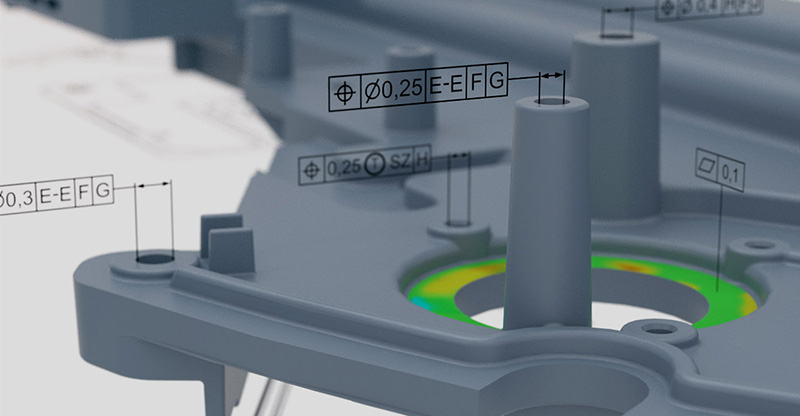

Анализ GD&T



Соответствующими элементами GD&T являются, например, плоскостность, параллельность или цилиндричность. Поддерживаются оба варианта — как стандартизированный анализ двухточечных расстояний и максимальных требований к материалам, так и допуски по положению в локальных базах и системах координат. GOM поддерживает стандарты ISO и ASME и постоянно обновляет внедряет обновления стандартов в программное обеспечение.




Контроль аэродинамической поверхности

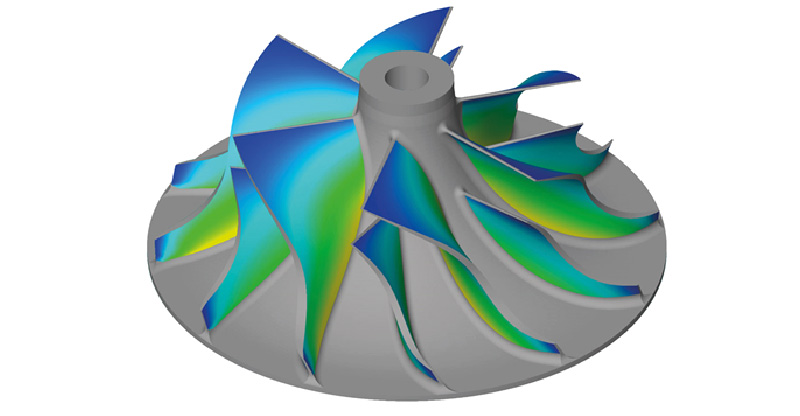

GOM Inspect Professional объединяет в себе общие контрольные функции с возможностями оценки, ориентированными на конкретную задачу. Интегрированная функция контроля качества для анализа аэродинамических поверхностей и турбинных лопастей включает в себя: контроль средней линии профиля, центроида профиля и толщины профиля турбинных лопаток на основе двухмерных сечений. Центр тяжести профиля, радиусы и поворот также могут быть вычислены.




Контроль на базе кривых



GOM Inspect Professional преодолевает разрыв между контролем на базе точек и поверхностным контролем. Полномасштабные оцифрованные данные используются для применения конструкционных функций для кривых и визуализации их индивидуальных свойств. Краевые кривые могут быть, например, зафиксированы, радиусы и характеристические линии проанализированы и созданы сплайновые кривые. Анализ "Flush & gap" - еще один элемент, предусмотренный контролем на базе кривых.




Контроль на базе точек



Все функции оценки могут также использоваться для облаков точек. Сюда относятся, например, измерение расстояния между отдельными точками и сравнение точек с моделью САПР. Затем могут быть использованы конструкционные функции для создания стандартных геометрий, основанных на нескольких точках. Это позволяет проанализировать размерную точность или произвести анализ GD&T на созданных элементах с учетом плоскостности, цилиндричности или позиционной точности.




Анализ перемещения и деформации



Анализ перемещения и деформации выполняется с использованием концепции компонента. Точки разделяются на связанные группы и задаются в качестве компонентов. Преобразования или корректировки динамики твердых тел можно затем рассчитать для этих компонентов. В целях определения поступательных и вращательных движений во всех направлениях может быть применен анализ 6DoF. Векторные поля помогают при этом визуализировать перемещения точек и деформацию в динамике по времени.




Проверка дефектов поверхности



Оптическая метрология позволяет проводить последовательную и воспроизводимую оценку дефектов поверхности. Результаты объективны и доступны за более короткое время, чем при обычном методе с использованием шлифовального камня. Для того, чтобы карта дефектов поверхности соответствовала форме детали, программное обеспечение GOM Inspect позволяет проверять дефекты поверхности даже в изогнутых направлениях. Кроме того, программное обеспечение автоматически вычисляет направление нормалей поверхности. Для проверки больших площадей, которые требуется проанализировать в одном направлении в соответствии с планом инспекций, требуется только одна.




Параметрический контроль



Программное обеспечение GOM основано на параметрической концепции, которая формирует базовую основу для каждой функции. Этот параметрический подход позволяет отслеживать все этапы процесса, что гарантирует надежность результатов измерения и отчетов.




Обучение действием



С использованием метода «Обучения действием» любая завершенная оценка может быть легко применена к двум или более частям. Благодаря параметрическому исполнению программное обеспечение автоматически хранит каждый отдельный шаг контроля. Разница между однократными и множественными оценками отсутствует. Всеми шагами оценки можно управлять без создания сценариев, предыдущего планирования или вмешательства со стороны пользователя, таким образом не тратится время на программирование.




Тенденции, SPC и анализ деформации



Основная параметрическая концепция программного обеспечения GOM позволяет осуществить анализ тенденций для комплексных оценок, например, в статистическом контроле процессов (SPC) или для динамического анализа. Это позволяет произвести полномасштабную оценку нескольких частей или стадий в рамках одного проекта и применить функциональные возможности для определения статистических величин анализа, таких как CP, Cpk, Pp, Ppk, Min, Max, Avg и Sigma.

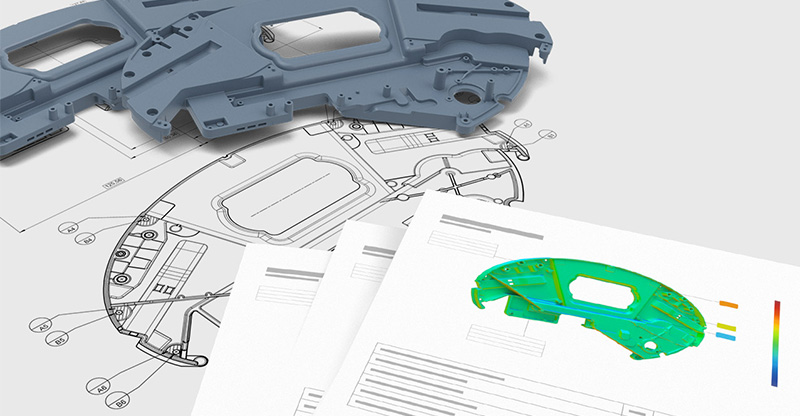

Составление отчетов



Модуль составления отчетов позволяет создавать отчеты, которые включают снимки состояния, иллюстрации, таблицы, диаграммы, тексты и чертежи. Результаты могут быть визуализированы и обработаны на интерфейсе пользователя, а также экспортированы в формате PDF. Шаблоны можно использовать повторно, а каждый снимок состояния, сохраненный в отчете, может быть восстановлен в 3D-окне.
