VMR
VMR - виртуальная измерительная комната стала незаменимым инструментом для автоматической трехмерной оцифровки. На основе программного обеспечения ATOS Professional GOM предлагает дополнительный программный модуль VMR.

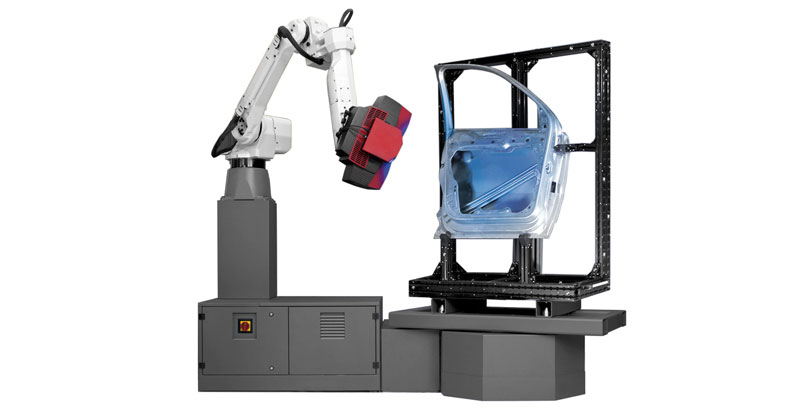

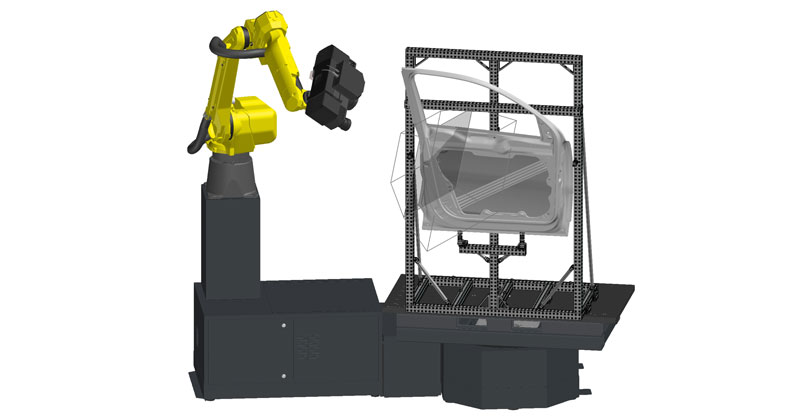

Виртуальная измерительная комната (VMR) является главным пунктом управления измерительной машиной ATOS ScanBox и программным обеспечением для планирования измерений любых элементов. Она является функциональной виртуальной средой, которая моделирует реальную среду. VMR позволяет пользователю работать с системой, не требуя специальных навыков программирования роботов. Перед выполнением измерений все движения робота моделируются и проверяются на безопасность в виртуальной комнате.

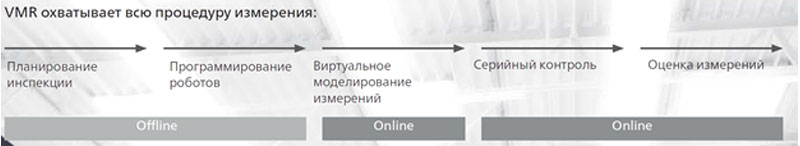

VMR охватывает всю процедуру оцифровки:

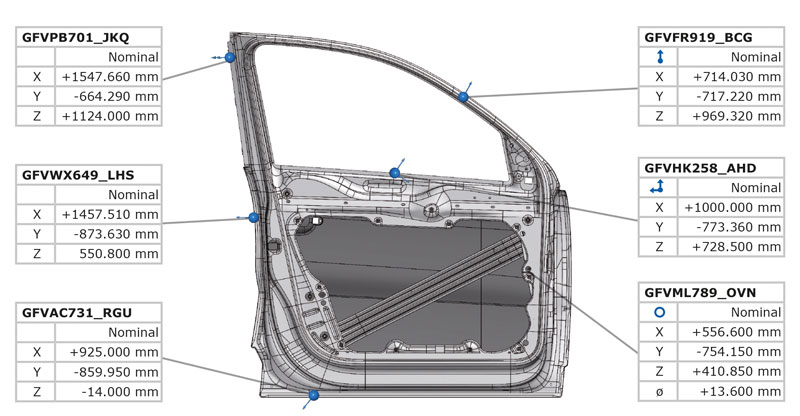

Планирование инспекции



Набор CAD данных может импортироваться вместе с соответствующим планом измерений. Сохраненные в плане измерений, инспекционные элементы автоматически распознаются программным обеспечением. Отчет по измерениям может быть также подготовлен заранее в автономном режиме. Фактические результаты измерений будут отображены после выполнения реальной процедуры измерения.




Программирование роботов (Auto Teaching)



Функция Авто-обучения (Auto teaching) в VMR вычисляет позиции сенсора таким образом, чтобы получить максимальное количество данных для всех инспекционных элементов и CAD поверхностей. Дальнейшая оптимизация положений и пути следования робота позволяет ускорить время выполнения измерений и избежать столкновений. Благодаря Авто-обучению время, необходимое для создания надежных и оптимизированных программ измерения для роботов сведено к минимуму.




Виртуальное моделирование (Burn-In)

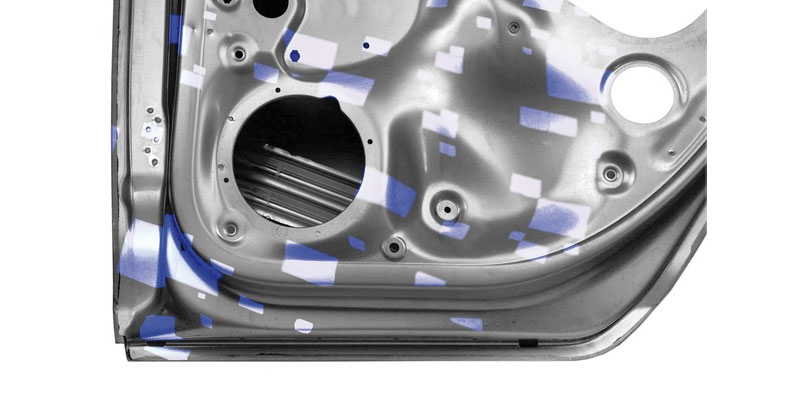

Созданные в режиме ≪offline≫ измерительные программы, посредством автоматизированного процесса, моделируются и сохраняются ≪burned in≫ в ATOS ScanBox. Робот перемещается по позициям, где он определяет индивиду альные настройки измерений, например, время скани рования или длительность экспозиции для реального компонента. С помощью специальной функции программное обеспечение автоматически определяет бликующие области на измеряемом объекте и адаптирует проекцию интерференционных полос с целью предотвращения ошибок измерения, вызванных бликующим отображением.




Серийный контроль



Готовые к использованию про граммы измерений могут быть использованы для последующих элементов в серии. Робот полностью контролируется программным обеспечением и последовательно движется по позициям для измерения всех инспекционных элементов изделия. Проверка на соответствие критериям качества осуществляется при каждом измерении. Изменения в CAD данных или в плане измерений могут быть быстро обновлены при помощи параметризованного программного обеспечения.

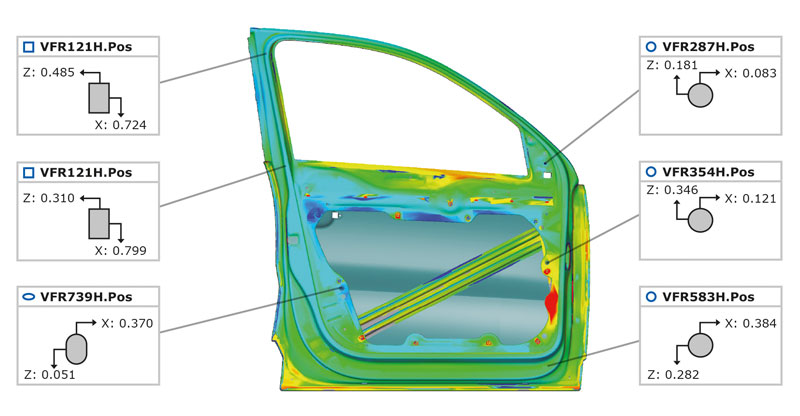

Оценка измерений



После того как сбор данных был выполнен, программное обеспечение строит полигональную модель поверхности изделия, а также фактические значения инспекционных элементов. Эти данные сравниваются с номинальными данными и представляются в виде отчете. Результаты измерения автоматически сохраняются в специальных форматах экспорта, например, базах данных для статистического контроля качества в серии. Процедура измерения различных изделий может быть выполнена в полностью автоматическом режиме.

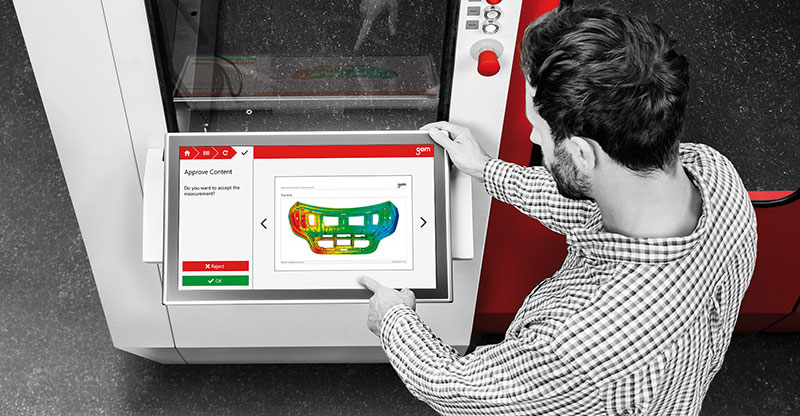

Kiosk Interface



Киоск интерфейс представляет собой специальный пользовательский интерфейс для упрощенной работы c ATOS ScanBox. Программное обеспечение полностью осуществляет управление процессом, выполняет измерение и процесс контроля автоматически. Поскольку взаимодействие с человеком сведено к минимуму, высокая точность и качество данных гарантированы. Параметры и настройки измерения, данные и операционная система защищены.




Связанное ПО и метрологические системы:


ATOS Professional



ATOS Professional предлагает множество дополнительных функций для управления оборудованием GOM и для генерации точных данных 3D поверхности. Это гарантирует высокую безопасность процесса измерения в любое время. Интуитивно понятная концепция управления позволяет легко и гибко выполнять все измерительные задачи. Больше…

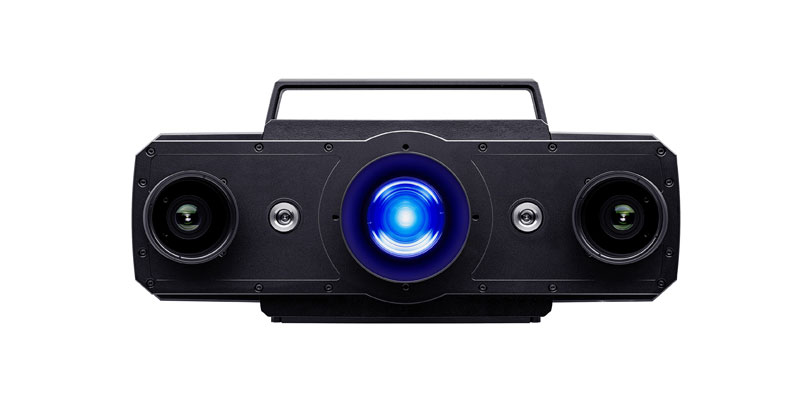

ATOS



Системы ATOS это промышленные оптические трехмерные сканеры, позволяющие с микронной точностью и высокой скоростью и детализацией получать модели поверхностей любых форм, размеров и сложности. Системы ATOS зарекомендовали себя в следующих отраслях промышленности: формовка листового металла, производство штамповой и литейной оснастки, контроль лопаток ГТД, литье и пр…

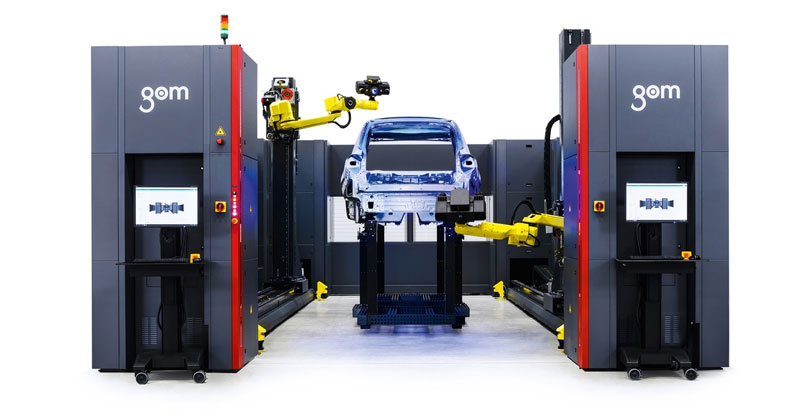

ATOS ScanBox — Оптические трехмерные измерительные машины
