ARAMIS Professional
ПО ARAMIS Professional объединяет функционал сенсоров ARAMIS с GOM Correlate, таким образом позволяя синхронизировать получение изображений, аналоговые данные и их оценку.

Синхронизированный захват изображений


ARAMIS Professional поддерживает прямое получение изображений со всей линейки сенсоров ARAMIS и синхронизацию аналоговых данных, полученных с помощью контроллера GOM. Он контролирует срабатывание датчиков, а также управление освещением и обеспечивает интеграцию в существующие тестовые среды.

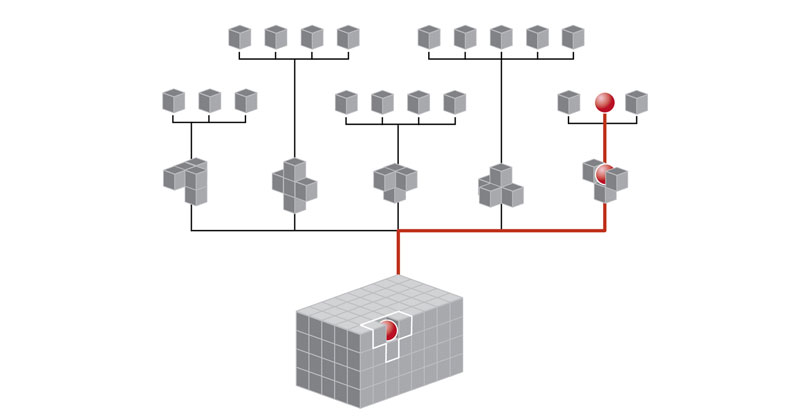

Параметрическая концепция ПО



С параметрической концепцией каждый отдельный элемент сохраняет свой путь создания в структуре ПО. Все действия и этапы оценки полностью отслеживаются и взаимосвязаны. Отдельные элементы можно изменять и настраивать в любое время несколькими кликами. ПО автоматически обновляет все зависимые элементы после внесения изменений.

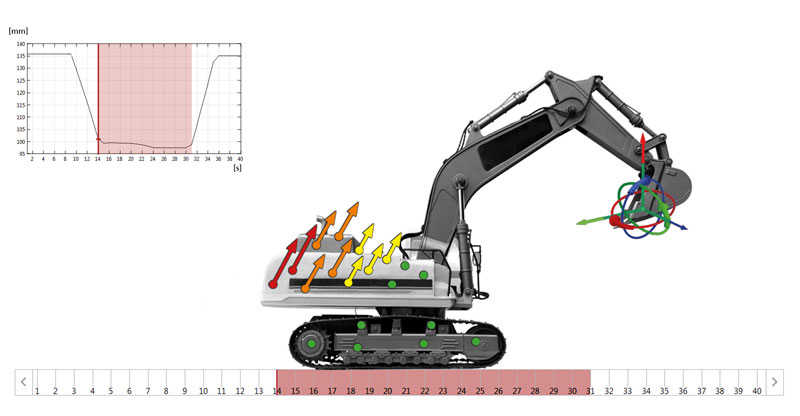

Инспекция с помощью временной шкалы



Временная шкала является интегрированным элементом графического пользовательского интерфейса и поддерживает управление проектами измерений. Функциональные возможности для определения областей, представляющих интерес, реализуются как отдельные стадии этапов и помогают пользователю перемещаться по данным измерений и фокусироваться на оценке и анализу в важные периоды времени измерения.

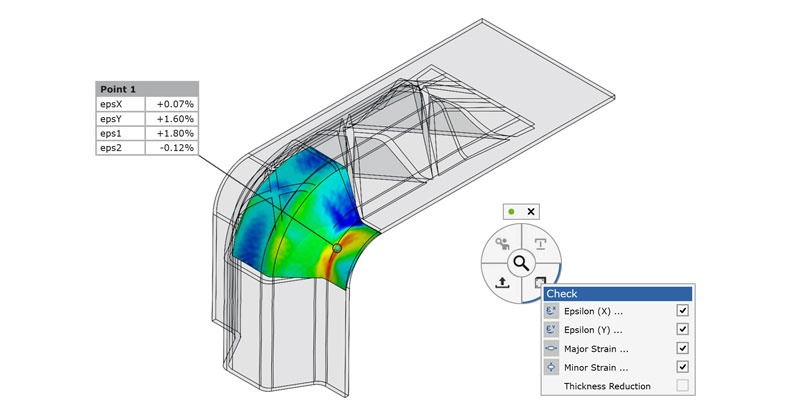

I–Inspect



Функция I–Inspect — отвечает за интеллектуальный контроль и сопровождение пользователя в процессе контроля. I–Inspect предлагает подходящие принципы измерения и критерии проверки в соответствии с выбранным элементом. С помощью I–Inspect даже сложные задачи контроля могут быть реализованы быстро и легко.

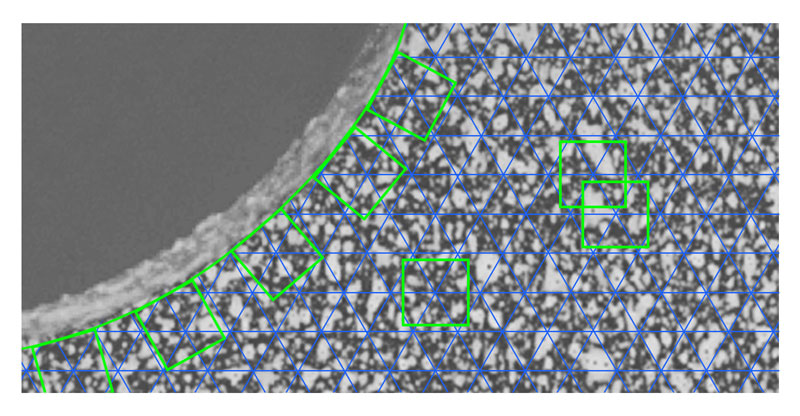

Цифровая корреляция изображений



Цифровая корреляция изображений — это оптический бесконтактный метод измерения трехмерных координат для оценки трехмерных поверхностей и деформаций. Стохастические шаблоны и / или точечные маркеры используются для описания областей дискретного изображения, которые могут быть определены с субпиксельной точностью, путем анализа деформации изображения. В соответствии с этим принципом, точечные и полномасштабные результаты измерений создаются и используются для широкого спектра применений в исследованиях материалов, и тестирования компонентов для определения статического, и динамического поведения образцов, таких, как смещения и деформация. Таким образом, DIC позволяет аналитически исследовать сложное поведение любого тестового объекта.

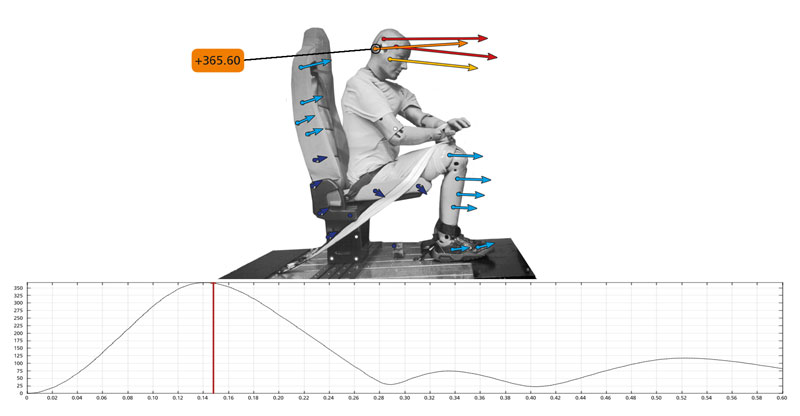

Анализ трехмерных движений и деформаций

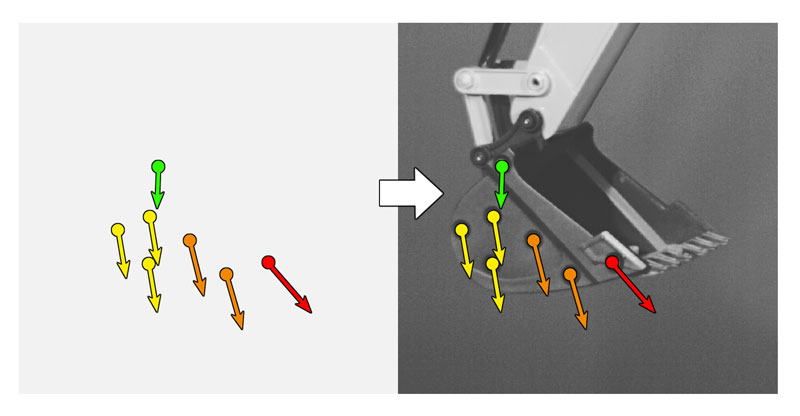

Для анализа трехмерных движений и деформаций, GOM Correlate использует концепцию компонентов, в которых группы точек, определенные пользователем консолидируются и отслеживаются в течение определенного времени. Эти основанные на оценке времени компоненты результируются в трехмерные координаты во всех оцененных изображениях, которые используются для точного вычисления трехмерных перемещений. Группы компонентов дополнительно используются для компенсации движений твердого тела путем анализа и вычитания смещений между этими группами. Кроме того, знание точного трехмерного смещения компонента позволяет оценить его перемещение и вращение в трехмерном пространстве в рамках 6 степеней подвижности.

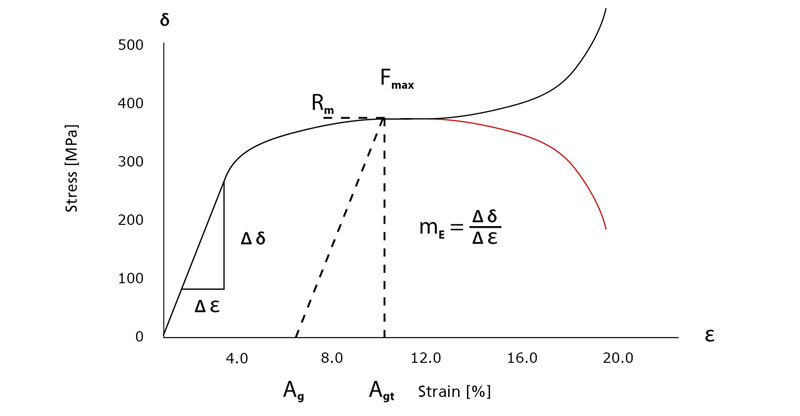

Настраиваемая математика



Большинство результатов, таких как смещения и деформация, рассчитываются с использованием заранее определенных принципов контроля в течение стандартного рабочего процесса. Для специфических задач GOM Correlate предоставляет интерфейс, который позволяет использовать пользовательские математические формулы и позволяет автоматически вычислять соответствующие результаты.




Текстурирование облака точек



Текстурирование облака точек действует как интуитивно понятный пользовательский интерфейс, который помогает разделять пользователю рабочие шаги проекта, анализа результатов и отчетов. Все необходимые действия пользователя непосредственно выполняются на изображениях измеряемого объекта и результаты мгновенно отображаются, например, поля векторов, полноповерхностное смещение и деформация.

Подробнее об обновлениях на сайте www.gom-correlate.com.
