7-я серия
ScanBox 7-й серии. Измерение больших и тяжелых изделий размером до 6000 мм.

ScanBox Серии 7 используется в основном в производстве автомобилей, в отладке при изготовлении инструментов и в кузнечно-штамповочных цехах. Оптическая 3D измерительная машина выполняет необходимые для полного анализа измерения с целью проведения сравнения в начальной фазе или для контроля качества в производстве.

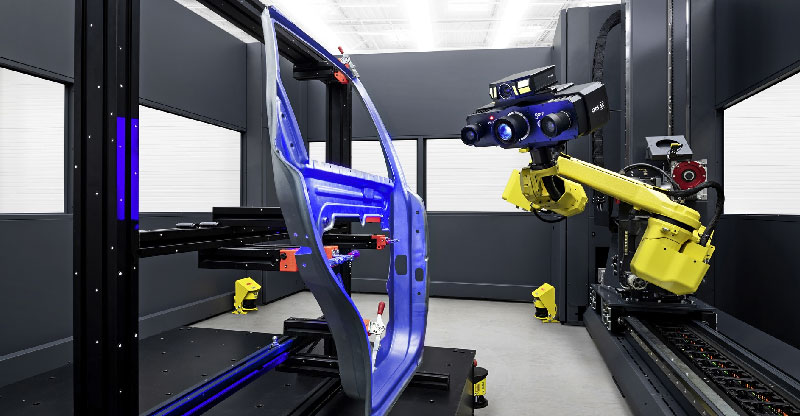

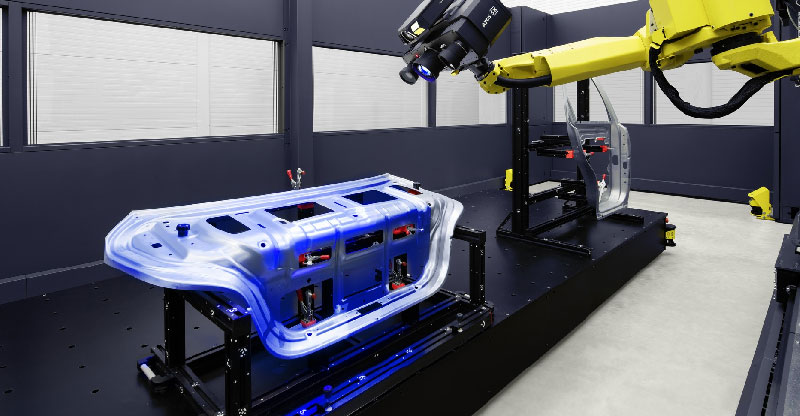

Возможно измерение больших деталей, таких как автомобильные боковые панели и элементы сборок размером до 6 м. Благодаря получению данных о всей поверхности изделия становится доступным анализ расположения отверстий, контроль обрезки и кривых. Тяжелые и большие детали для других областей применения также могут быть измерены и проверены с помощью ScanBox серии 7.

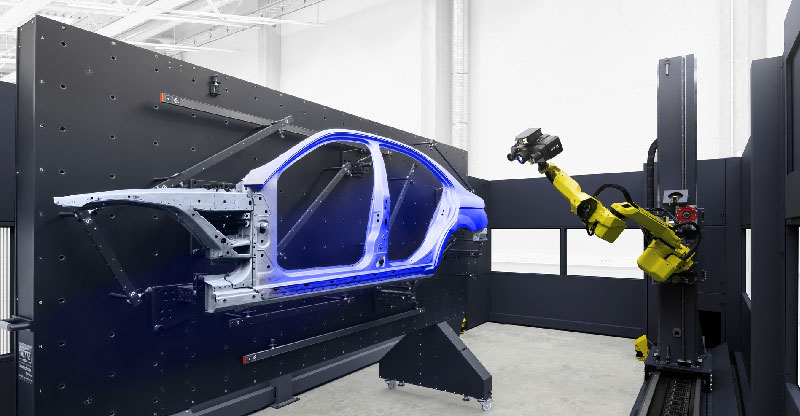

8-осевая кинематика


Фирма GOM разработала новую 8-осевую кинематическую систему для измерения очень больших деталей. Сочетание линейной направляющей, вертикального подъемника и шарнирного робота с интегрированной кабельной проводкой позволяет позиционировать сенсор ATOS с максимально возможной гибкостью благодаря 8 степеням свободы.


Рабочая область с поворотным столом

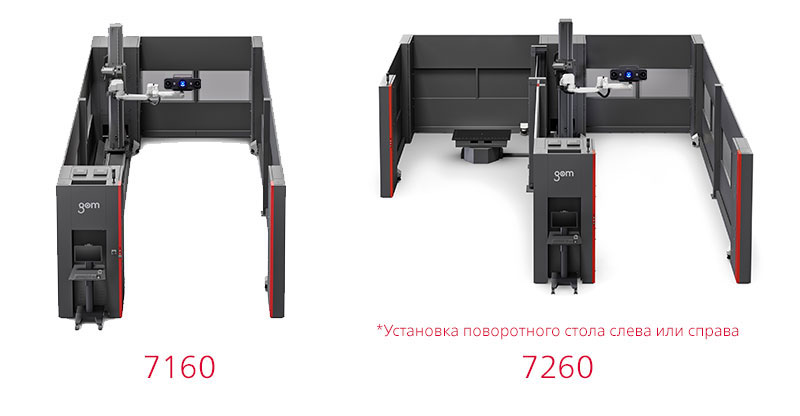

ScanBox 7260 также имеет возможность установки поворотного стола. Это делает систему аналогом ATOS ScanBox 6130 и позволяет проводить дополнительные измерения средних по размеру компонентов. Поворотный стол может быть загружен при помощи системы паллетов и, таким образом, гарантирует быстрое, воспроизводимое и точное позиционирование изделий.



Модульная компоновка



Однотипные элементы конструкции и модульная структура ScanBox Серий 7 и 8 позволяют осуществлять расширения в соответствии с поставленными задачами, как в Серии 7, так и в Серии 8.

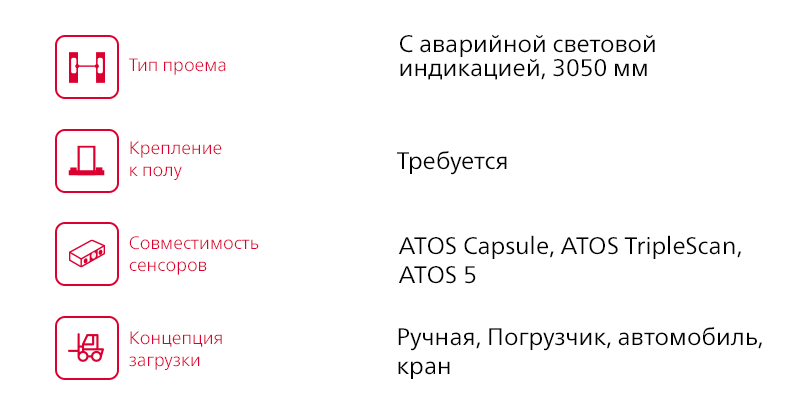

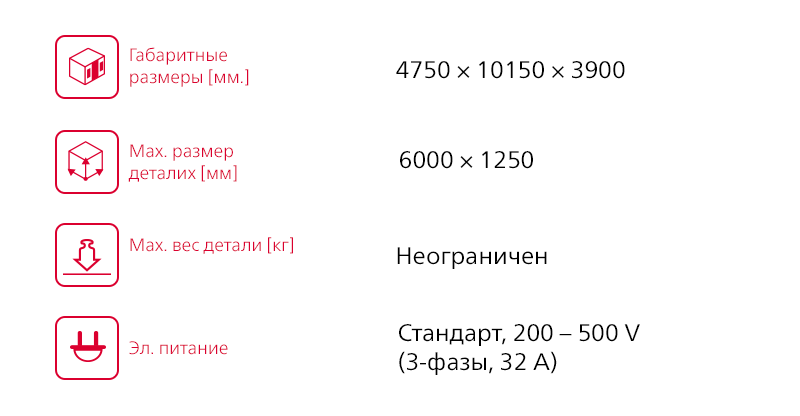

Технические характеристики 7160

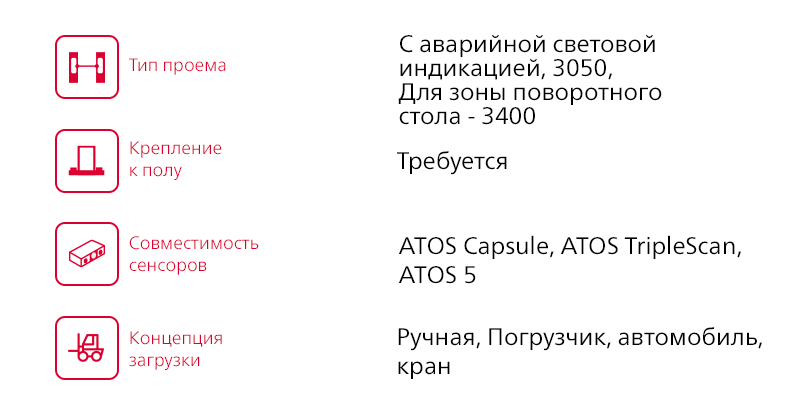

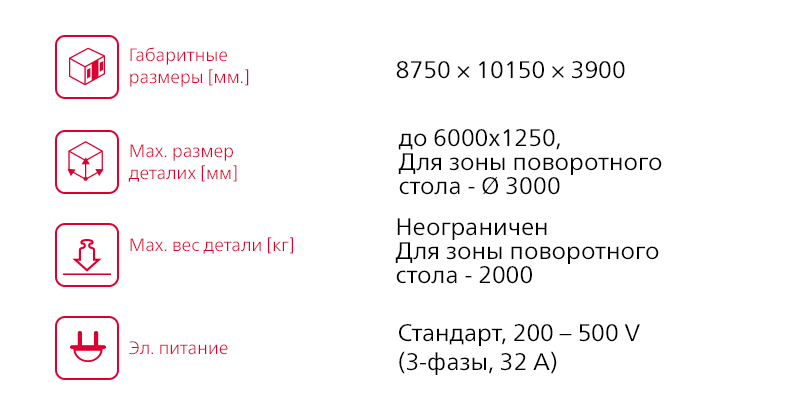

Технические характеристики 7260




Пункт управления


Все системы безопасности, такие как автоматические световые датчики безопасности, напольные сканеры и системы безопасности ворот управляются с пункта управления. Он также предоставляет информацию о состоянии машины, контролирует робота и содержит компьютер для обработки изображений. Благодаря станции мобильного оператора, ScanBox может эксплуатироваться и использоваться для настройки проекта измерения из различных мест.



Система ScanBox 7-й серии в работе.
