Touch Probe
Оптически отслеживаемые щупы (Touch Probes)

Для решения множества комплексных метрологических задач требуется комбинация 3D измерений и тактильного метода. GOM Touch Probe прилагается к комплектации сенсоров под управлением ПО ATOS Professional:

• Полноповерхностное и точечное измерение с помощью щупов;
• Измерение в труднодоступных местах;
• Сравнение с CAD моделью;
• Измерение примитивов;
• Быстрое измерение в конкретных точках;
• Выравнивание в реальном времени.


На GOM Touch Probe нанесен комплект калиброванных маркеров, которые оптически отслеживаются сенсором ATOS. Системы ATOS предоставляют полигональную сетку, точно описывающую поверхность объекта и реальные 3х мерные координаты щупа.

Комбинация оптического и тактильного измерения

Только технология ATOS dynamic referencing позволяет объекту и сенсору легко и свободно позиционироваться друг относительно друга. Сенсор и объект не требуется жестко связывать между собой, таким образом, обеспечивая создание гибкого плана измерений, позволяя достичь всех сторон без трудоемкого базирования и выставления.

Небольшая масса (прим. 100г) щупа позволяет комфортно работать на протяжении всего измерительного процесса, даже, если это большие и трудоемкие объекты. Отсутствие внутренней электроники и кабелей гарантируют высокую стабильность и неограниченный доступ.


Полное аппаратное и программное обеспечение

Измерения системой ATOS и с помощью щупа выполняются в одной программной среде и только. Не требуется дополнительных приспособлений, датчиков слежения. Что позволяет быстро совмещать поверхностные и точечные измерения для анализа.

Измерение от малых до больших объектов

Пять стандартных типоразмеров щупов позволяют работать с разнообразными объектами. Например, измерение и выравнивание отверстия в мелкой детали, полученной инжекционным литьем щупом PM1.5 или контроля рубашки охлаждения большой отливки щупом PM18.

Щупы были разработаны для разнообразного применения. Резьба М5 на моделях PM3-PM18 позволяет легко менять рубиновый наконечник и рукоятки, а также позволяет создать рукоятку любой конфигурации для специфического применения.

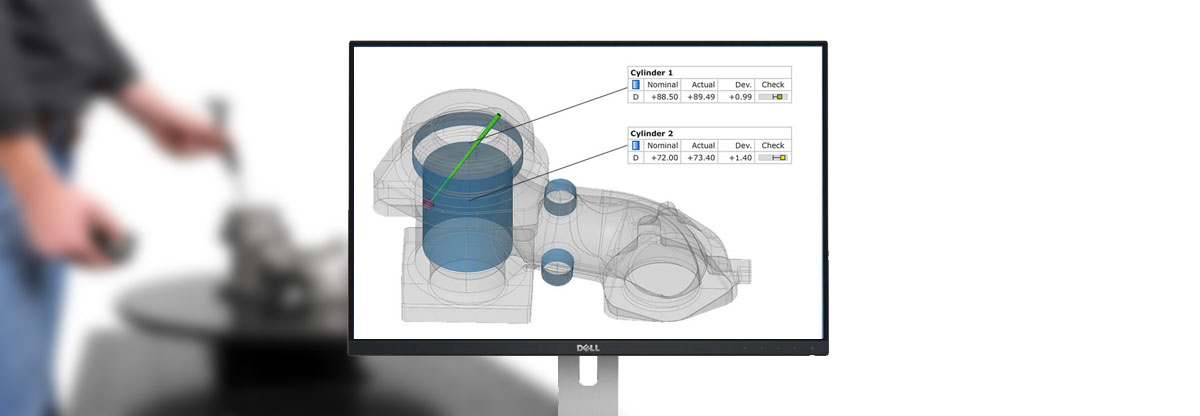

Измерение в режиме реального времени

• Выравнивание компонентов;
• Настройка оснастки;
• Определение подрезки и пружинения;
• Быстрое онлайн измерение примитивов и краёв.
