TRITOP
TRITOP-мобильная фотограмметрия

Фотограмметрическая система TRITOP – точное определение 3-х мерных координат опорных точек на поверхности крупногабаритного объекта с последующим определением размеров согласно данным чертежа, эскиза и/или анализ отклонений геометрии от трехмерной математической модели с высокой точностью.


Система позволяет:

• вычислять трехмерные координаты маркеров для объектов размером:

до 6 х 4 х 4 м TRITOP Std. (стандартное разрешение);возможно проведение измерений и более крупных объектов в несколько приемов.

до 10 х 10 х 10 м TRITOP HR (высокое разрешение): возможно проведение измерений и более крупных объектов в несколько приемов.

• отслеживать деформацию объекта сравнением двух проектов;

• работать как мобильная координатно-измерительная машина с точностью 0,015мм при объеме измерения 1000х500х500мм и с точностью 0,12мм при объеме измерения 6000х4000х4000мм.

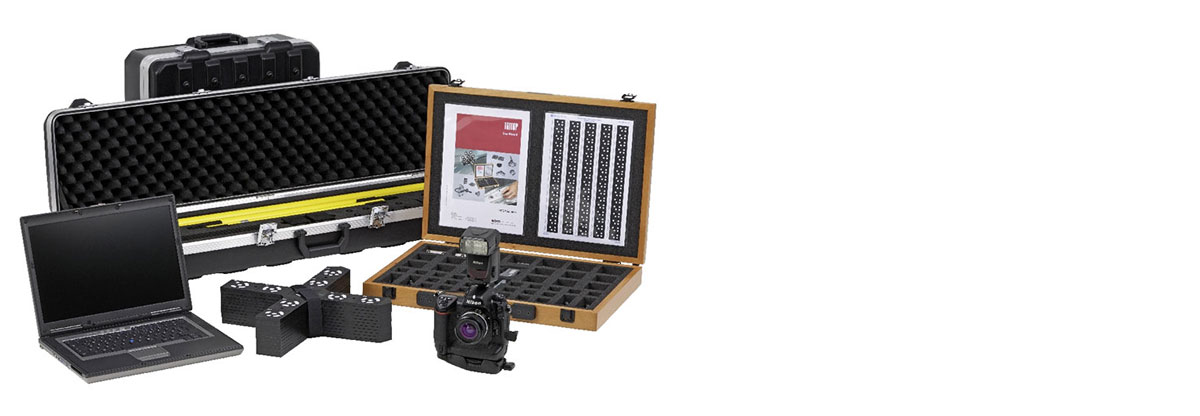

Предлагаемый комплект воплощает последние разработки в области технологий, материалов и оборудования для бесконтактной оптической оцифровки, контроля и измерений изделий сложной формы, оснастки и реверсивного инжиниринга. Собственные исследовательские работы и работа в тесном контакте с партнерами и заказчиками позволяет фирме GOM постоянно совершенствовать технологию и оборудование.

Отличительными особенностями системы являются:

• высокая точность измерений;

• гибкость, мобильность, надежность и высокая производительность системы;

• функционирование в лабораторных и цеховых условиях;

• автоматическое и корректное объединение данных различных измерений;

• простая процедура регулировки и калибровки системы пользователем;

• непрерывный контроль калибровки системы во время оцифровки;

• бесконтактный оптический метод измерений.


TRITOP в работе
