ATOS Capsule

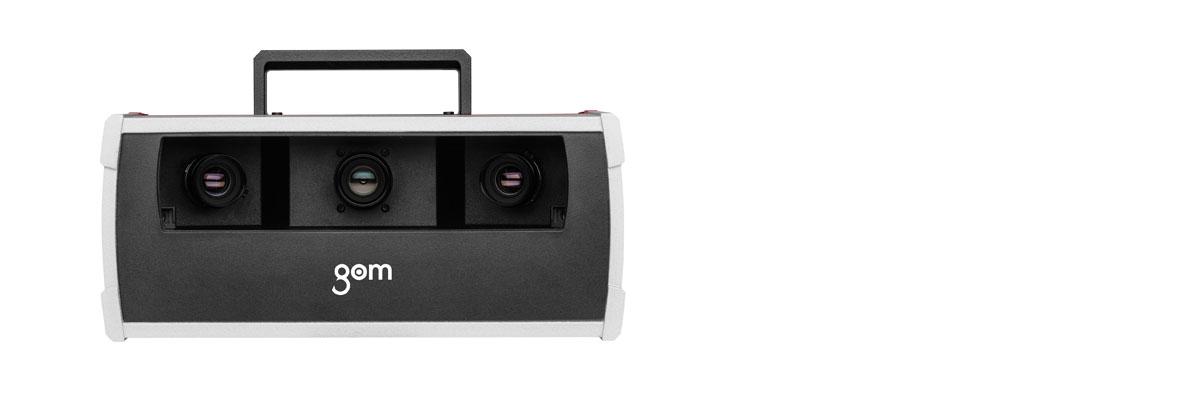

Atos Capsule - оптическая прецизионная измерительная система для лабораторий и производственных цехов

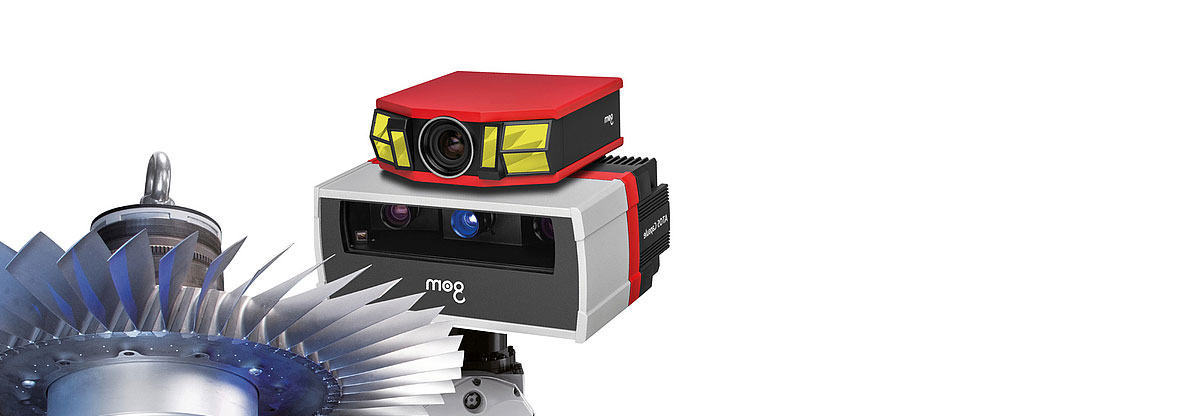

Представляет собой оптический прецизионный измерительный прибор для оцифровки геометрических объектов. Для обеспечения качества продукции деталей малого и среднего размера, и отличается высокой точностью. ATOS Capsule используется, к примеру, для контроля прототипов зубчатых колес, лопаток ГТД, а также для медицинских изделий.

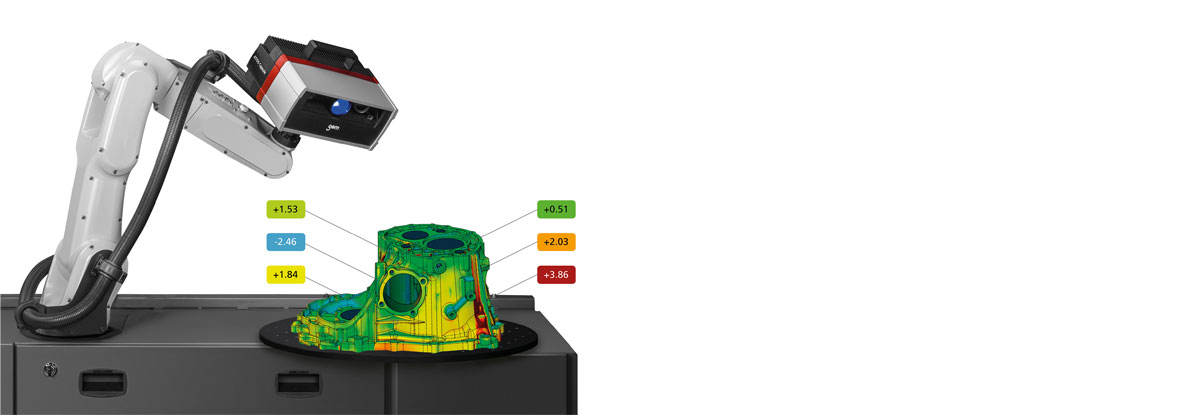

ATOS Capsule в работе

В серийно выпускаемых измерительных машинах ATOS ScanBox ATOS Capsule используется для полностью автоматизированного измерения и контроля изделий. ATOS ScanBox - бесконтактная оптическая координатно измерительная машина, которая была разработана GOM для эффективного контроля качества на производстве. В моделях ATOS ScanBox 4-ой серии служит как мобильная и гибкая системы измерения для небольших изделий. В серии 5 и 6 ATOS Capsule может быть дополнен ATOS Plus фотограмметрией. Это позволяет измерять компоненты с большими размерами или несколько штук сразу с использованием оснастки.


Технологии в ATOS Capsule

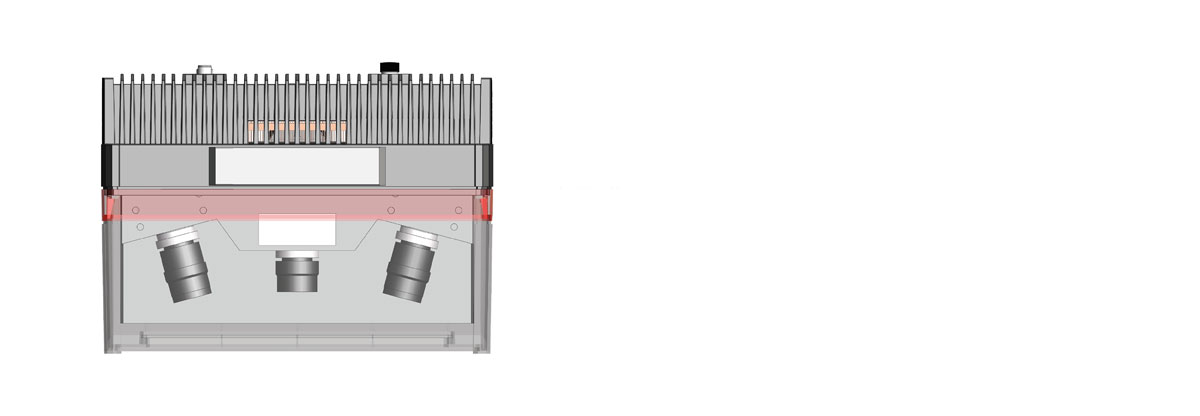

Благодаря конструкции корпуса, ATOS Capsule обеспечивает стабильность процесса для автоматических измерений. Изготовлен путем литья алюминия цельный корпус обеспечивает максимальную жесткость и точные результаты измерения для промышленного использования. Оптика и электроника защищены от пыли и брызг воды.


Принцип TripleScan

Четкие интерференционные полосы проецируются на поверхность объекта и записываются при помощи двух камер, расстояние и угол между которыми известны. Поскольку проектор и обе камеры калибруются заранее, 3D точки поверхности могут быть рассчитаны из трех различных положений: камера/камера, камера слева/проецируемый луч проектора и камера справа/проецируемый луч проектора. Этот принцип имеет преимущества при измерении отражающих поверхностей и объектов с углублениями. Если комбинация видов с трех положений не представляется возможным из-за отражения или углубления, то используются два других вида. В результате получаются полностью отсканированные поверхности без пробелов или беспорядочных точек.

Технология BlueLight

Технология проецирования GOM работает с узкополосным голубым светом (BlueLight), что означает возможность отфильтровать мешающий окружающий свет во время получения изображения. Источник света настолько мощный, что короткое время выполнения сканирования может быть достигнуто даже на бликующих поверхностях. Кроме того, срок службы лампы проектора составляет более 10,000 часов.


Система самодиагностики

Датчики сенсорной головки регистрируют изменение условий окружающей среды во время работы системы, что позволяет их нивелировать. Для этого программное обеспечение системы постоянно контролирует состояние калибровки, точность преобразования, изменения состояния среды и перемещения измеряемого объекта, чтобы гарантировать качество полученных данных.

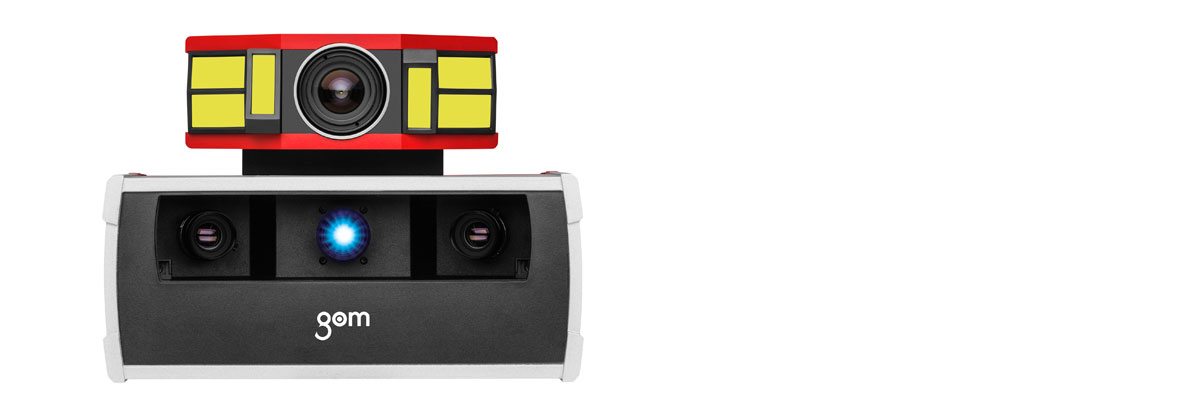

ATOS Plus

В измерительных машинах GOM сенсоры ATOS обычно работают вместе с системой PlusBox. Система ATOS Plus представляет собой дополнительно установленную фотограмметрическую систему, которая может быть напрямую подключена к системе ATOS. Габариты области для контроля изделий у системы ATOS Plus составляют от 500 х 500 х 500 мм3 до 6000 х 3000 х 3000 мм3. Это позволяет измерять, в полностью автоматическом режиме, опорные точки с погрешностью от 3 мкм до 30 мкм. Эти опорные точки затем формируют основу для точных вычислений поверхности изделия. Таким образом, достигается высокая точность фотограмметрических измерений.


Виртуальная измерительная комната (VMR)

Виртуальная измерительная комната (VMR) является главным пунктом управления измерительной машиной ATOS ScanBox и программным обеспечением для планирования измерений любых элементов. Она является функциональной виртуальной средой, которая моделирует реальную среду. VMR позволяет пользователю работать с системой, не требуя специальных навыков программирования роботов. Перед выполнением измерений все движения робота моделируются и проверяются на безопасность в виртуальной комнате.

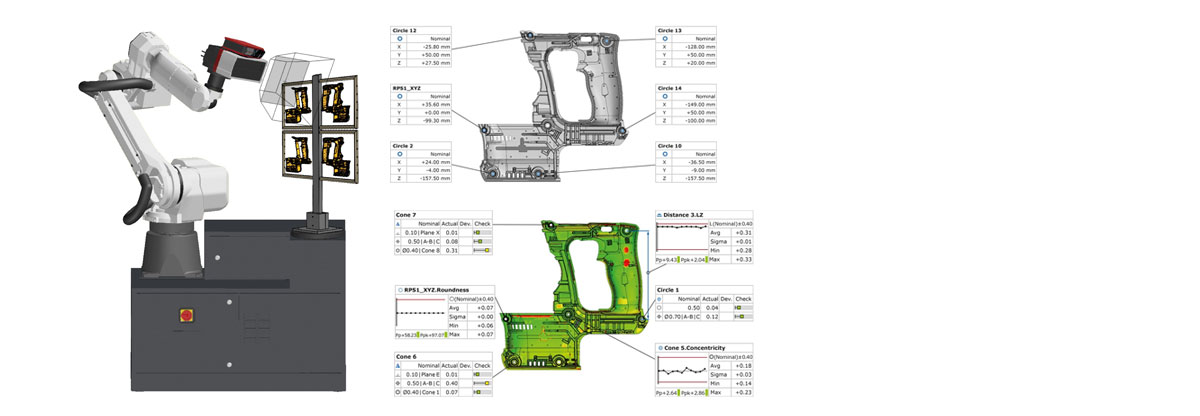

Параметрическая инспекция

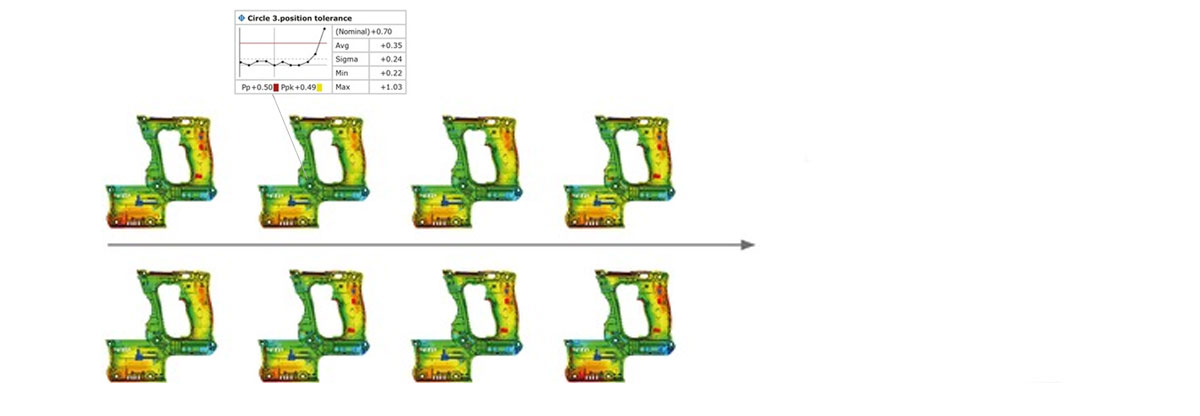

Программное обеспечение ATOS Professional для контроля геометрии обеспечивает все необходимые инструменты для всестороннего анализа частей и компонентов. Используя параметрический контроль, все действия и шаги процесса контролирования абсолютно прослеживаемы и связаны. Таким образом изменения и модификации возможны в любое время.
