Обучение

Базовое обучение


Программа обучения рассчитана на специалистов, не имеющих навыков работы с оптическим оборудованием. Срок обучения составляет 3 дня. В ходе обучения Вы научитесь оцифровывать объекты при помощи систем ATOS и разнообразных стратегий сканирования, анализировать полученные 3D модели в метрологическом модуле ПО GOM Inspect, создавать примитивы и производить замеры. В базовую программу по подготовке специалиста при вводе в эксплуатацию оптических систем ATOS, входят следующие разделы:


Базовое сканирование:

• Анализ работоспособности и правила работы с системой
• Калибровка и настройка оптики
• Интерфейс и возможности ПО
• Правила работы с маркерами \ оснасткой
• Основы сканирования

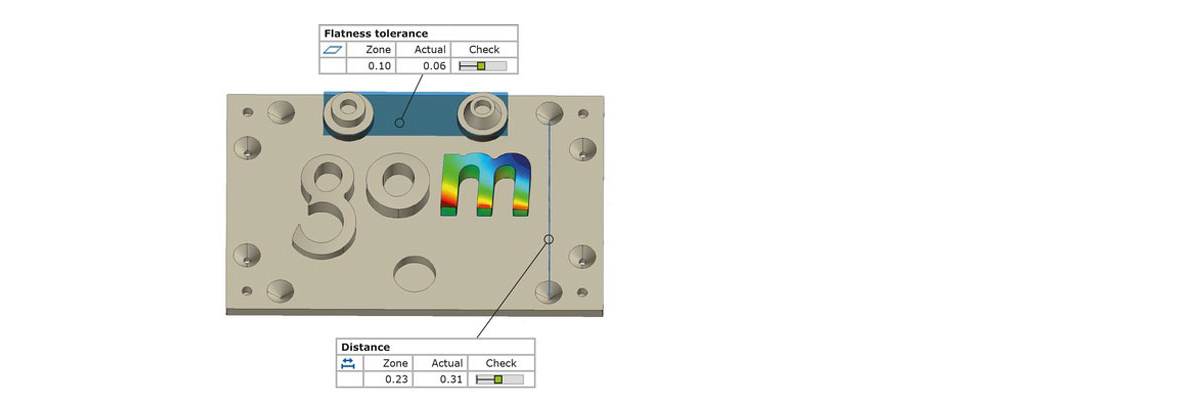

Базовая инспекция:

• Интерфейс и возможности модуля инспекции
• Редактирование сетки
• Простая инспекция на Mesh и на CAD
• Менеджмент допусков и базирований
• Экспорт \ импорт, отчеты


Требования к специалистам:

• Навыки работы в САПР
• Базовый уровень пользователя ПК



Продвинутое обучение

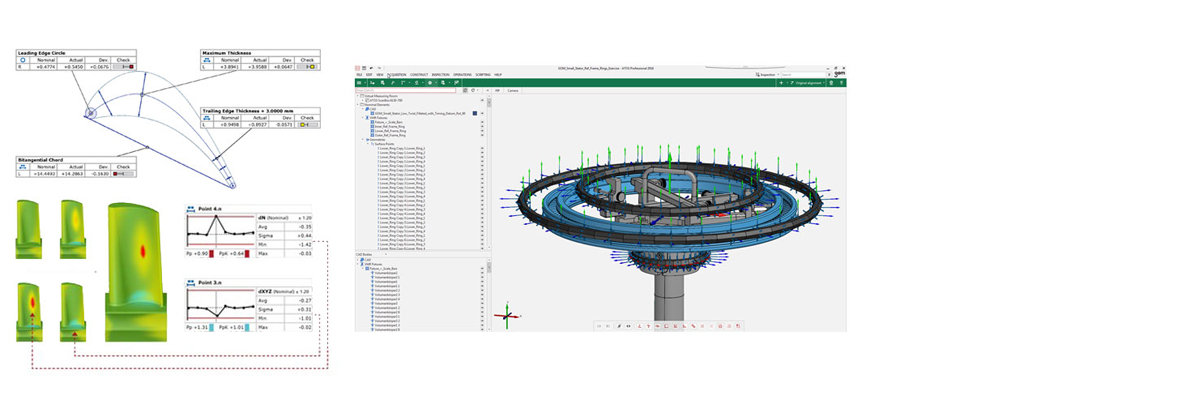

Программы продвинутого уровня обучения подходят для специалистов уже имеющих навыки и опыт работы с ПО Atos, и предназначены для ускорения рабочего процесса, повышения уровня компетентности, углублению теоретических и практических навыков сотрудников. Срок обучения от 3 дней. Основные темы на примере инспекции газотурбинной лопатки:

• Симуляция измерений, оснастки и опорных точек
• Анализ повторяемости результатов
• Пользовательские принципы инспекции, опорные конструкции
• Локальные системы координат в сечениях лопатки
• Менеджмент допусков в сечениях

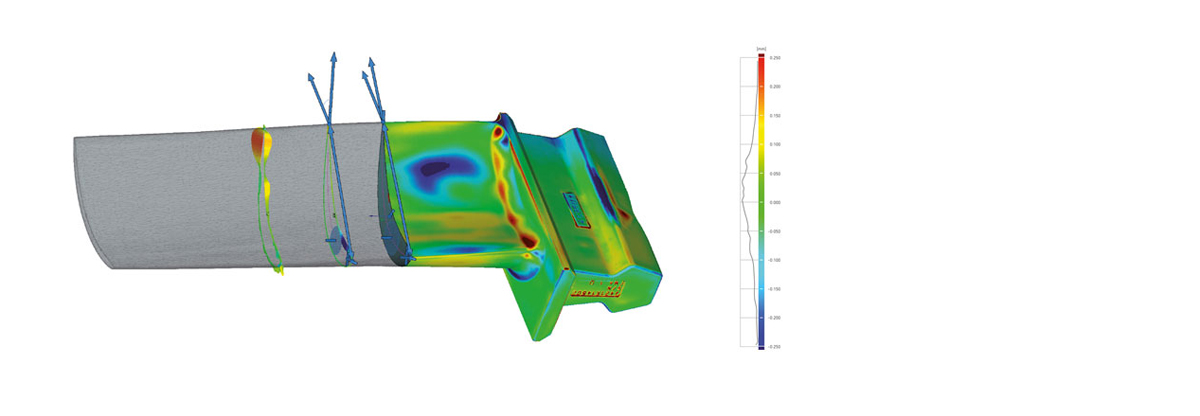

• Хорда, толщины входной и выходной кромок, углы лопатки, изгиб пера, ось лопатки
• Мульти-компонентная инспекция
• Теггирование




Требования к специалистам:

• Пройденный курс VMR (Atos Scanbox)
• Опыт работы с автоматизированными сериями и опыт анализа лопаток газотурбинных двигателей

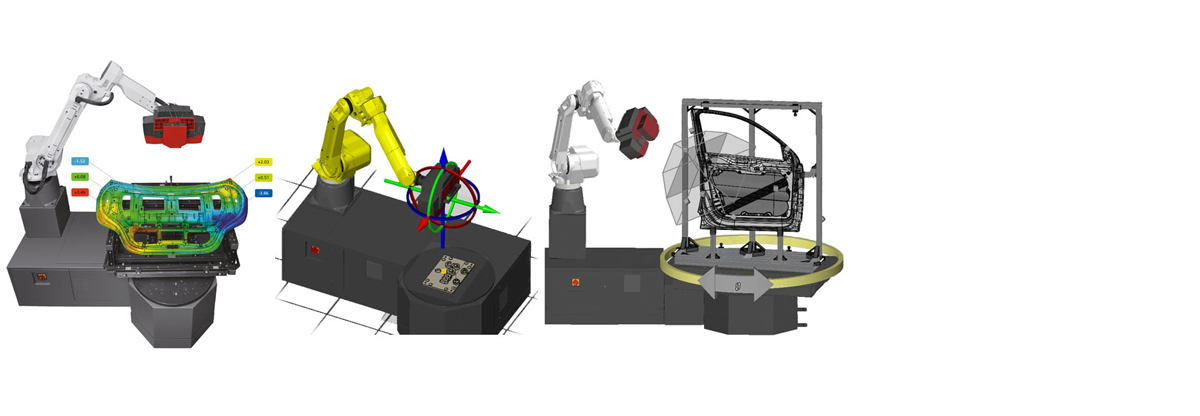

Виртуальная измерительная комната (VMR) ATOS Scanbox

VMR - это система управления и планирования измерений, состоящая из виртуальной и физической функциональной части измерительного окружения. Изучение основ работы с VMR позволит специалистам овладеть техникой правильного позиционирования и создания автоматизированных измерительных серий. Планирование инспекции создаст понимание функциональных принципов. При помощи CAD данных и плана замеров, специалист научится генерировать позиций для измерения, как в автоматическом, так и в ручном режиме.


Основные темы курса:

• Операции виртуальной измерительной комнаты
• Воспроизводимая симуляция реальной траектории измерений в VMR
• Полностью автоматическое обучение робота
• Автоматическое планирование измерений
• Реальные движения и измерение в VMR
• Виртуальное позиционирование в VMR
• Использование сенсоров Atos в паре с модулем автоматической фотограмметрии в VMR
• Сканирование верхней и нижней части измеряемого объекта
• Работа с оснасткой и без
• Создание шаблонов проектов

Требования к специалистам:

• Пройденный курс базового обучения работы с ПО Atos Professional
